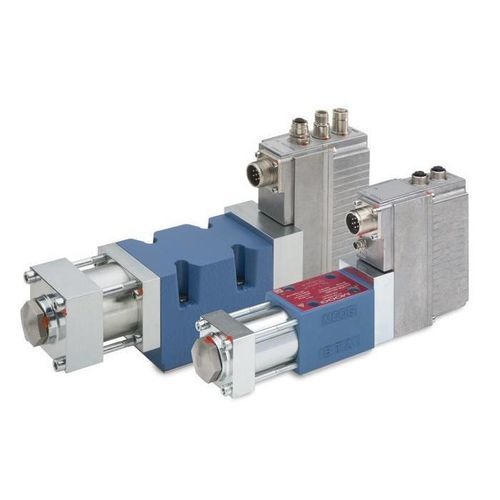

スプール油圧方向制御弁 D636

電子操作式直動式比例

概要
Moog のサーボ弁 D636 と D637 は、増幅器／制御用の電子回路を内蔵し、オプションでフィールドバスインターフェースを備えた直動式サーボ弁です。永久磁石式リニアモータが弁柱を直接駆動し、パイロット油を不要にします。ISO 4401 の NG6（D636）および NG10（D637）で提供され、圧力に依存しない動的特性、高い駆動力、油圧ニュートラル付近での低消費電流が求められる厳しい産業用途向けに設計されています。

特長

• 永久磁石リニアモータによる直動駆動 — パイロット油不要
• 圧力に依存しないダイナミクス
• 高出力のリニアモータ — 流量制限なし
• 油圧ニュートラル付近での低電流消費
• 電源断時はスプリングで中央復帰 — アクチュエータは保持
• 高い機能柔軟性を持つ増幅器・制御用電子回路を内蔵

仕様
機能：流量、圧力、流量＆圧力（p/Q）、圧力補償流量、軸制御（位置、速度、力）
取付パターン：ISO 4401 サイズ 03 (NG6) | ISO 4401 サイズ 05 (NG10)

油圧データ
定格流量（ΔpN = 35 bar、1 歯当たり）：D636 最大 40 l/min | D637 最大 100 l/min
最大流量：D636 75 l/min | D637 180 l/min
最大使用圧力：P、A、B ポート — 350 bar
T ポート（Y 無し）— 50 bar
T ポート（Y 有り）— D636: 350 bar | D637: 210 bar
ステップ応答（0–100%）：D636 8 ms | D637 14 ms

電気データ
供給電圧：24 V DC（18〜32 V DC）
コマンド信号オプション：±10 V、±10 mA、4〜20 mA
電気コネクタ：6+PE、11+PE

オプション

• フィールドバスインターフェース
• センサー用追加アナログ入力

技術仕様

• モデル／シリーズ：D636（NG6）および D637（NG10）
• 機能：流量、圧力、p/Q、圧力補償流量、軸制御（位置、速度、力）
• 定格流量（ΔpN=35 bar、1 歯当たり）：D636 最大 40 l/min、D637 最大 100 l/min
• 最大流量：D636 75 l/min、D637 180 l/min
• 最大使用圧力：P/A/B 350 bar；T ポート（Y 無）50 bar；T ポート（Y 有）：D636 350 bar、D637 210 bar
• ステップ応答（0–100%）：D636 8 ms、D637 14 ms
• 供給電圧：24 V DC（18〜32 V DC）
• コマンド信号：±10 V、±10 mA、4〜20 mA
• 電気インターフェース：6+PE および 11+PE
• オプション：フィールドバス、センサー用追加アナログ入力
