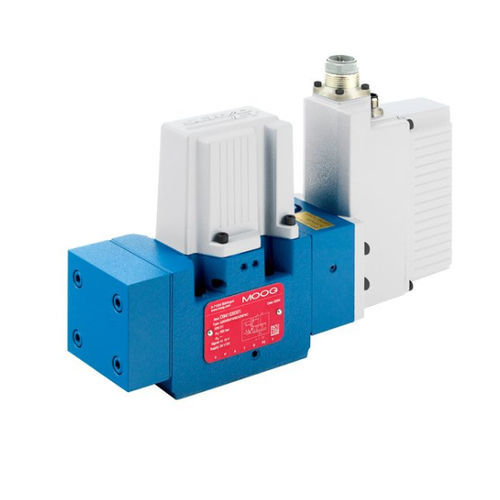

スプール油圧方向制御弁 D94x

油圧操作パイロット式比例

説明
MoogのD94xシリーズは、統合型の制御電子回路、内部圧力トランスデューサ、およびオプションのフィールドバスインターフェースを備えた油圧先導式の比例弁です。圧力および流量制御（p/Q）を実行でき、軸制御（位置、速度、力）機能に構成可能です。2段および3段の構成で、ISO 4401 の取り付けサイズ 05、07、08、08+、10 を揃え、産業用生産ライン、試験台、計測システムに適しています。

概要

• 高い定格流量を実現する最適化されたバルブボディ設計
• 内部圧力センサを備えた統合デジタル電子回路により柔軟な制御が可能
• 耐久性のあるServoJetパイロットバルブ
• 改良された前段で優れた動的応答を実現
• 用途に応じた複数のフェイルセーフオプション

仕様（概要）
型式: D941、D942、D943、D944、D945
機能: 流量、圧力、流量＆圧力 (p/Q)、軸（位置、速度、力）
取付パターン: ISO 4401 — サイズ 05 (NG10)、07 (NG16)、08 (NG25)、08+ (NG25+)、10 (NG32)
定格流量 (ΔpN = 5 bar): 型式により 30–1500 l/min
最大流量: 型式により最大 3600 l/min
最大使用圧力（ポート P, A, B）: 最大 350 bar（外部Yを使用したTポートも最大350 bar）
ステップ応答（0–100%）: 型式により typ. 10–44 ms
電源: 24 V DC（18–32 V DC）
制御信号オプション: +/-10 V、+/-10 mA、4–20 mA
電気インターフェース: 6+PE、11+PE
オプション: フィールドバスインターフェース、センサ用追加アナログ入力
内蔵トランスデューサ: Aポートまたは A、B & P ポートに対応可能

特長／技術仕様

• 製品種別: 統合制御電子回路を備えた油圧先導式サーボ／比例弁
• シリーズ名: D94x series
• 構成: 2段および3段
• 取付寸法: ISO 4401（サイズ 05、07、08、08+、10）
• 定格流量（ΔpN 5 bar）: 30–1500 l/min（型式依存）
• 最大流量: 最大 3600 l/min（型式依存）
• 最大使用圧力: ポート P, A, B 最大 350 bar（Tポート外部Y使用時も最大350 bar）
• ステップ応答: 通常 10–44 ms（型式依存）
• 供給電圧: 24 V DC（動作範囲 18–32 V DC）
• 制御信号オプション: +/-10 V、+/-10 mA、4–20 mA
• 電気コネクタ: 6+PE、11+PE
• オプションのフィールドバスインターフェースおよび追加アナログ入力
• 内蔵トランスデューサ: Aポートまたは A、B & P ポートに対応
