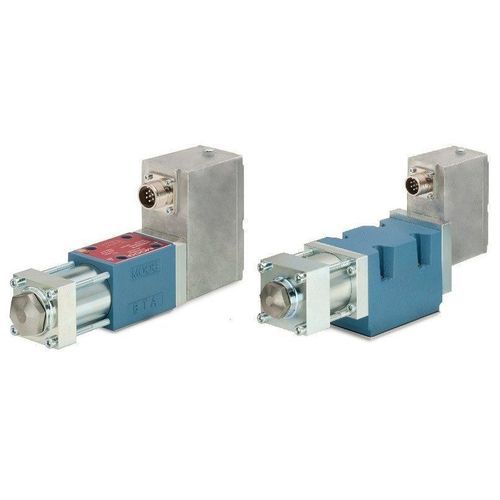

スプール油圧方向制御弁 D633

電子操作式直動式比例

製品説明
MoogのD633およびD634シリーズは、電子回路を内蔵しアナログインターフェースを備えた直動式サーボバルブです。これらのサーボバルブは永久磁石式リニアモーターによる直接駆動を採用し、バルブスプールを直接駆動することで操舵油（パイロットオイル）を不要にしています。ISO 4401に準拠した公称サイズ03（D633）および05（D634）で提供されます。要求の厳しい産業用途向けに設計され、機能的柔軟性、圧力に依存しない動特性、高い制御力、低消費電流を特徴とします。

特長

• 永久磁石リニアモーターによる直接駆動：パイロットオイル不要
• 広い力レンジを持つリニアフォースモーター（作動限界を拡大）：流量制限なし
• 直接駆動設計：圧力に依存しない動的性能
• 油圧ゼロ点付近での低い電流消費
• 停電時はスプールがばねでセンタリングされる：アクチュエータは停止状態を保つ

仕様（表形式データ）
列: D633 | D634
機能: 流量 | 流量
取付パターン: ISO 4401 サイズ03 (NG6) | ISO 4401 サイズ05 (NG10)
油圧データ:
公称流量（∆pN 35 bar、制御エッジあたり）: 最大 40 l/min | 最大 100 l/min
最大流量: 75 l/min | 180 l/min
最大使用圧力: ポート P, A, B = 350 bar; ポート T（Yなし）= 50 bar; ポート T（Yあり）= 350 bar
ステップ応答 0–100%: 12 ms | 20 ms
電気データ:
供給電圧: 24 V DC (18–32 V DC)
公称信号オプション: ±10 V、±10 mA、4–20 mA
電気インターフェース: 6 + PE

特性 / 技術仕様

• 永久磁石リニアモーターによる直接駆動
• 利用可能な公称サイズ: ISO 4401 サイズ03 (NG6) が D633、サイズ05 (NG10) が D634
• 公称流量（∆pN 35 bar）: D633 最大 40 l/min、D634 最大 100 l/min
• 最大流量: D633 75 l/min、D634 180 l/min
• 最大使用圧力: P, A, B = 350 bar; T（Yなし）= 50 bar; T（Yあり）= 350 bar
• ステップ応答 0–100%: D633 = 12 ms、D634 = 20 ms
• 供給電圧: 24 V DC (範囲 18–32 V DC)
• 公称信号オプション: ±10 V、±10 mA、4–20 mA
• 電気インターフェース: 6 + PE
