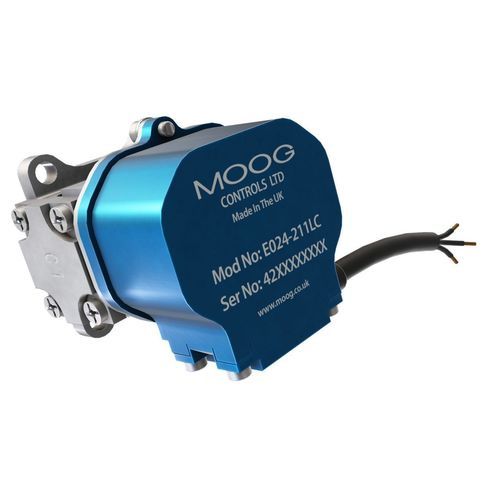

スプール油圧方向制御弁 E024

電子操作式ソレノイド操作電気油圧式

概要
Moogの24 Seriesはクラス最小・最軽量のノズル‑フラッパ型サーボバルブであり、重量・サイズ・応答性が重要な高性能用途向けに設計されています。モータースポーツや航空宇宙の制御システムで採用され、迅速かつ再現性の高い油圧制御を実現します。耐衝撃は最大50 g、動作温度は最大135 °Cです。

特長

• 超軽量設計 — 重量：95 g (3.35 oz)。
• コンパクト筐体 — Moog E030シリーズより小型で、狭小スペースへの組込みを容易にします。
• 高流量性能 — 最大7.5 l/min (1.98 USg/min)で応答性の高い駆動を実現。
• 航空宇宙で実績のある信頼性 — 航空機用E030サーボバルブ技術をベースに開発。
• 高速・高精度制御 — 位置・圧力・力の制御において迅速かつ高い再現性を提供。
• 低入力信号 — 定格信号10 mAで、効率的なシステム統合が可能（モータースポーツではF1 ECU互換）。

仕様
油圧データ
定格流量*: 0.3〜7.5 l/min (0.1〜2.0 USg/min)
標準構成：0.3、0.4、1.0、1.5、2.0、3.8、5.0、7.5 l/min (0.1、0.3、0.4、0.5、1.0、1.3、2.0 USg/min)
最大使用圧力：280 bar (4,061 psi)

性能データ
100% ステップ応答**：1.8 ms
周波数特性***：最大400 Hz（90°位相遅れ時）

電気データ
定格信号****：10 mA（標準構成）

物理データ
サイズ（取付パターン）：Moog標準
重量：95 g (3.35 oz)
追加オプション：High Efficiency、Vented Motor Cap、Logic

* @ ∆p 70 bar (1,000 psi) ** システム圧3,000 psiでの応答 *** 90°位相遅れ時 **** コイルは並列接続

技術仕様

• シリーズ / 型番：24 Series (E024)
• 定格流量範囲：0.3–7.5 l/min (0.1–2.0 USg/min)
• 標準流量オプション：0.3、0.4、1.0、1.5、2.0、3.8、5.0、7.5 l/min
• 最大使用圧力：280 bar (4,061 psi)
• 100% ステップ応答：1.8 ms（指定条件で測定）
• 周波数特性：最大400 Hz（90°位相遅れ時）
• 定格電気信号：10 mA（コイル並列）
• サイズ / 取付：Moog標準取付パターン
• 重量：95 g (3.35 oz)
• 環境性能：耐衝撃最大50 g、動作温度最大135 °C
• 利用可能な追加オプション：High Efficiency、Vented Motor Cap、Logic
