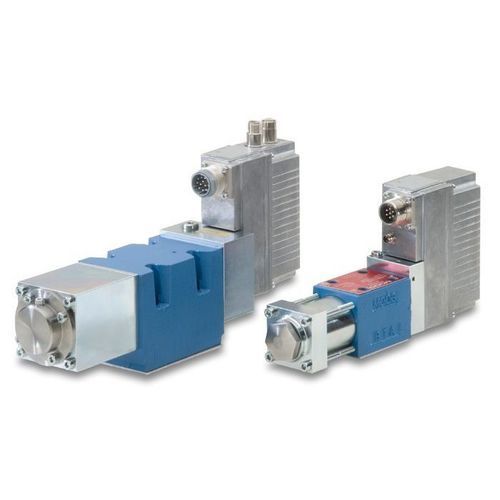

スプール油圧方向制御弁 D638

電子操作式直動式電気油圧式

製品説明
D638およびD639シリーズは、アンプ内蔵、内蔵圧力トランスデューサ、およびオプションのフィールドバスインターフェースを備えた直動式サーボ弁です。永久磁石リニアモーターによる直接駆動でスプールを動作させ、操縦油を不要にします。取り付けパターンはISO 4401：サイズ03（D638）およびサイズ05（D639）。

主な特長
過酷な産業用途向けに設計されており、圧力に依存しないダイナミクス、高い制御力、および油圧ニュートラル付近での低電流消費を実現します。内蔵電子機器とセンサオプションにより、圧力、流量、軸制御の柔軟な制御戦略が可能です。

機能

• 永久磁石リニアモーターによる直接駆動：操縦油不要
• 圧力に依存しない動的応答
• 流量制限のない高い制御力
• 油圧ニュートラル付近での低電流消費
• 停電時はスプールがばねで中央に戻る：安全な中央位置を維持
• 内蔵増幅器・制御用電子回路と内蔵圧力トランスデューサ
• オプションのフィールドバスインターフェースおよび外部センサ用の追加アナログ入力

仕様
モデル：D638（ISO 4401 サイズ03）、D639（ISO 4401 サイズ05）
定格流量（ΔpN = 35 bar）：最大40 l/min（D638）、最大100 l/min（D639）
最大流量：75 l/min（D638）、180 l/min（D639）
最大使用圧力（ポート P、A、B）：350 bar
ポート T（Y無し）：50 bar
ポート T（Y有り）：350 bar（D638）、210 bar（D639）
ステップ応答（0–100%）：8 ms（D638）、14 ms（D639）
電源電圧：24 V DC（18–32 V DC）
信号オプション：±10 V、±10 mA、4–20 mA
電気インターフェース：6+PE または 11+PE コネクタ
内蔵センサ：内蔵圧力トランスデューサ（ポートA）；A、B、Pのオプションあり

リソース
技術カタログ、設置図、ファームウェア／インターフェースマニュアルが製品ドキュメントで入手可能です。
