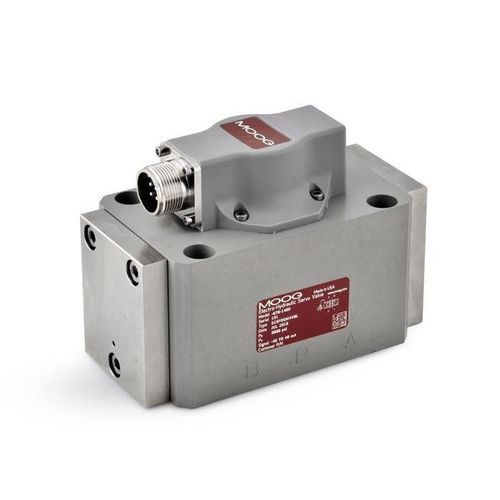

スプール油圧方向制御弁 78

機械式電子操作式ソレノイド操作

概要
Moogの78シリーズは、機械的フィードバック（MFB）方式のMoogサーボバルブ群の一つです。3ウェイおよび4ウェイ用途の絞り弁（スロットルバルブ）に位置づけられます。本シリーズは強力な2段設計を採用し、スプール当たり35 bar（500 psi）の弁圧損で75〜150 L/min（20〜40 gpm）の定格流量範囲をカバーします。標準および高応答タイプ、特殊なゼロ（スプール）カット、シール材質やポート仕様などのオプションがあります。

特長

• 機械的フィードバック（MFB）を持つ2段式流量制御バルブ
• 高いダイナミクス、高分解能、低ヒステリシスを実現する低摩擦ダブルノズルパイロット段
• 各種機械に適した堅牢で長寿命の構造
• 潜在的に危険な環境向けに耐爆（78N）または本質安全（78K）仕様を選択可能
• 現地で交換可能なパイロット段フィルターにより保守が容易

仕様
油圧データ
定格流量*: 75〜150 L/min
標準構成: 75、115、150 L/min
最大使用圧力: 210 bar

性能データ
100%ステップ応答**: 15〜40 ms
周波数特性***: 45〜70 Hz

電気データ
定格信号****: 8〜200 mA
標準構成: 8、15、40、100 mA

物理データ
寸法（取付パターン）: Moog標準
重量: 2.9 kg

その他のオプション: 本質安全、耐爆、高いゼロオフセット、逆極性、磁気式ゼロ調整、通気モータキャップ

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

特性 / 技術仕様（概要）

• 定格流量: 75–150 L/min（20–40 gpm）
• 標準流量構成: 75、115、150 L/min
• 最大使用圧力: 210 bar
• 100%ステップ応答: 15–40 ms
• 周波数特性: 45–70 Hz
• 定格信号: 8–200 mA（標準: 8、15、40、100 mA）
• 重量: 2.9 kg
• 利用可能なバリアント: 78K（本質安全）、78N（耐爆）
