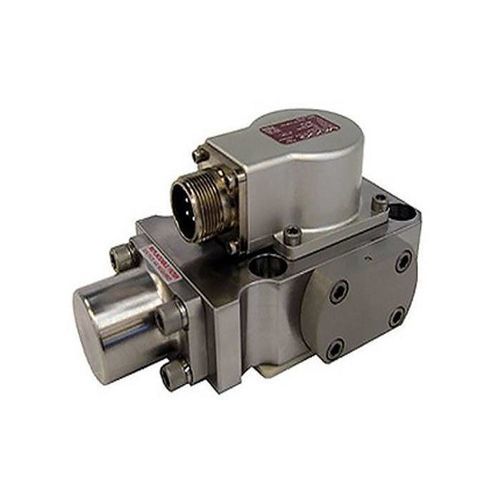

スプール油圧方向制御弁 730パイロット電気油圧式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- スプール
- 操作
- 電気油圧式, パイロット
- 圧力
210 bar, 275 bar, 350 bar, 550 bar
(3,045.79 psi, 3,988.54 psi, 5,076.32 psi, 7,977.08 psi)- 流量
最大: 66 l/min
(17.4 us gal/min)最少: 4 l/min
(1.1 us gal/min)
詳細
製品概要
Moog シリーズ730は、機械的フィードバック（MFB）を備えた2段式流量制御サーボバルブで、位置、速度、圧力、力の制御を行う電動油圧システム向けに設計されています。高い動的応答、安定性、精度を必要とする用途に適し、ノズル‑フラッパー式のパイロット段は高分解能と低ヒステリシスを提供します。
特長
仕様
注記
Moog シリーズ730は、機械的フィードバック（MFB）を備えた2段式流量制御サーボバルブで、位置、速度、圧力、力の制御を行う電動油圧システム向けに設計されています。高い動的応答、安定性、精度を必要とする用途に適し、ノズル‑フラッパー式のパイロット段は高分解能と低ヒステリシスを提供します。
特長
- 機械的フィードバック（MFB）付き2段式流量制御
- 高い動特性、高分解能、低ヒステリシスを実現するノズル‑フラッパー式パイロット段
- 高いコイル駆動力と堅牢な主段設計により長寿命
- システム圧力最大8,000 psigまでの連続運転が可能な高圧仕様あり
- 危険場所での認証が必要な用途向けの本質安全仕様あり
- 外部パイロット供給（X‑Port）およびリターン（Y‑Port）のオプション接続
仕様
- 油圧データ — 定格流量*: 4〜66 l/min
- 標準流量構成: 4、10、19、38、57 l/min
- 最大使用圧力: 210、275、350 または 550 bar
- 性能 — 100% ステップ応答**: 7〜16 ms
- 周波数応答***: 110〜185 Hz
- 電気データ — 定格信号****: 8〜100 mA
- 標準電気構成: 15 mA、40 mA
- 物理データ — 取り付けサイズ: サイズ4 (ISO 10372-04-04-0-92)
- 重量: 1.0 kg
- オプション: 本質安全、磁気ニュートラルバランス、逆極性、X‑PortおよびY‑Port オプション
注記
- * @ ∆p 70 bar (1,000 psi)
- ** システム圧力3,000 psiでの応答
- *** 90°位相遅れ時
- **** 単巻線コイル
