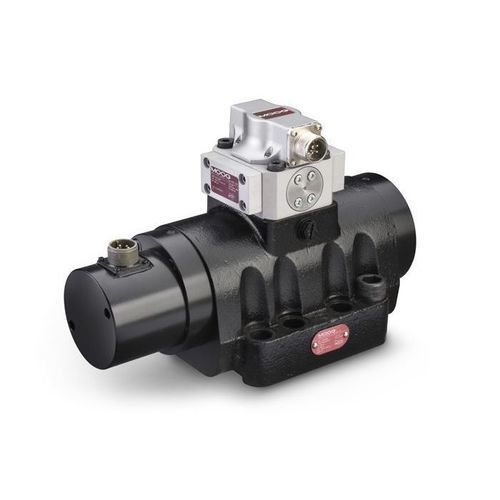

スプール油圧方向制御弁 79-200

パイロット電気油圧式3方向

製品説明
Moogのシリーズ79の流量制御サーボバルブは、3方および原則として4方用途向けのスプール式バルブです。これらの3段式サーボバルブは、高流量および高出力を必要とする用途向けに設計されています。位置・速度・圧力・力の電動油圧制御システムで、高い動的性能が要求される場合に適しています。

特長

• 高流量・高出力を必要とする用途向けの3段流量制御サーボバルブ
• 高いコイル駆動力と堅牢な設計により長寿命を実現
• 主スプールの電気フィードバックにより低ヒステリシスと優れた直線性を実現
• 外部パイロット供給およびリターンポートのオプション

仕様
油圧データ
定格流量*: 400〜1000 l/min
標準構成: 400、800、1000 l/min
最大使用圧力: 210、310、350 bar

性能データ
100%ステップ応答**: 6〜15 ms
周波数応答***: 55〜110 Hz

電気データ
定格信号****: 8〜50 mA
標準構成: 15、40 mA

物理データ
サイズ（取付パターン）: Moog Standard
重量: 16.1 kg
その他オプション: 追加の流量・圧力およびその他の構成オプションあり

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

資料 - カタログおよび取付図

• カタログ：79 Series Servo Valves
• マニュアル：79-200 Series Servo Valves
• 取付図：79-200 Series Servo Valve
• 製品ライン概要：機械的フィードバック付きサーボバルブ（Overview）
• データシート：Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• ホワイトペーパー：設計による長寿命サーボバルブ

特性 / 技術仕様

• タイプ：3段流量制御サーボバルブ
• 定格流量：400–1000 l/min
• 標準流量：400、800、1000 l/min
• 最大使用圧力：210 / 310 / 350 bar
• 100%ステップ応答：6–15 ms
• 周波数応答：55–110 Hz
• 定格電気信号：8–50 mA（標準 15 または 40 mA）
• 重量：16.1 kg
