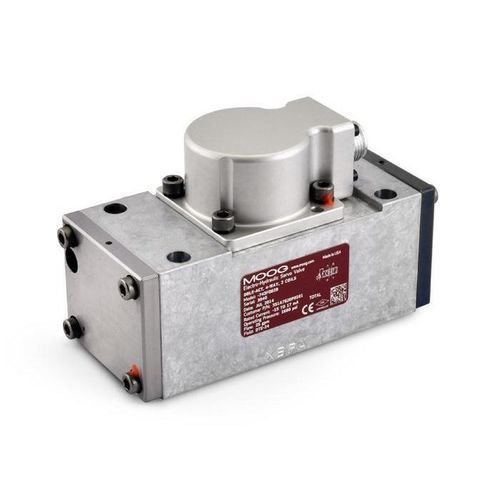

スプール油圧方向制御弁 743

ポペットパイロット式電気油圧式

説明
Moog のシリーズ743および744のバルブは、信頼性が高く長寿命の運転を目的としたシンプルで堅牢な設計です。主要な設計上の特徴には、現場で交換可能な第1段フィルターと、電気的フェイルセーフとして機能する内部ゼロ調整が含まれます。本バルブは非危険場所向けにFM認証を取得しており、主に蒸気タービン用途で使用されます。

特長

• 流量制御用の2段式機械的フィードバックサーボ弁
• 高分解能・低ヒステリシスのノズル‑フラッパー（ノズル‑ハンマー）パイロット段
• 高いコイル駆動力と堅牢な構造により長寿命を実現
• 潜在的に危険な環境向けの認証が必要な用途向けにインスリンク（本質安全）版を用意
• コイル故障に対する追加保護としての3コイル構成のパイロットオプション
• 現場で交換可能なパイロット段フィルター
• 信号喪失時に作動機構の予測可能な動作を保証するフェイルセーフ方式のオプション
• General Electric 仕様書 351A7620 の要件をすべて満たすよう設計

仕様
仕様
油圧データ
定格流量* | 743: 75～95 l/min | 744: 190～400 l/min
標準構成 | 743: 95 l/min | 744: 190、265 l/min
最大作動圧力 | 743: 210 bar | 744: 210 bar
性能データ
100% ステップ応答** | 743: 25 ms | 744: 110～170 ms
周波数応答*** | 743: 45 Hz | 744: 7 Hz
電気データ
定格信号**** | 743: 8～60 mA | 744: 17～96 mA
標準構成 | 743: 16、48 mA | 744: 17、34.5、96 mA
物理データ
寸法（取付けパターン） | 743 & 744: Moog 標準
重量 | 743: 1.54 kg | 744: 8.38 kg
その他のオプション | 743: 本質安全、磁気ゼロ調整、通気型モーターキャップ、逆極性 | 744: その他のオプションあり

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

特性 / 技術仕様

• タイプ: 2段式機械的フィードバックサーボ弁（シリーズ743および744）
• 定格流量: 743: 75–95 l/min; 744: 190–400 l/min
• 標準流量構成: 95 l/min (743); 190、265 l/min (744)
• 最大作動圧力: 210 bar（両シリーズ）
• 100% ステップ応答: 743: 25 ms; 744: 110–170 ms
• 周波数応答: 743: 45 Hz; 744: 7 Hz
• 定格信号: 743: 8–60 mA; 744: 17–96 mA
• 重量: 743: 1.54 kg; 744: 8.38 kg
• オプション: 本質安全仕様、磁気ゼロ調整、通気型モーターキャップ、逆極性、オプションの3コイルパイロット構成、フェイルセーフ方式
