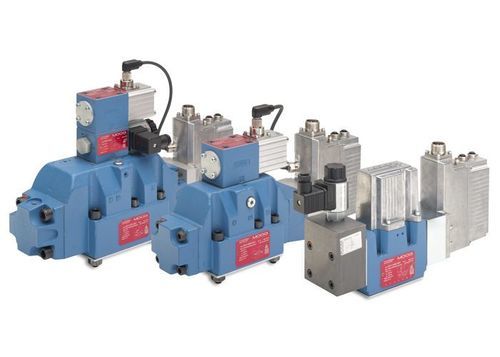

スプール油圧方向制御弁 D636K

油圧操作パイロット式比例

製品説明
MoogのD67xシリーズは、電子機器を内蔵しフィールドバスインターフェースをオプションで備えた油圧先導式比例弁です。本シリーズは弁体に直接組み込まれたピストンを採用し、油圧で先導する設計のため、非常に高い流量と各種のフォールセーフオプションが可能です。パイロットにはServoJetおよびminiDDVが使用され、用途に応じたパイロット方式の柔軟な選択が可能です。弁は2段および3段構成で、サイズ05、07、08、10で提供されます。デジタル電子機器およびオプションのフィールドバスと組み合わせることで、D67xシリーズは産業用生産ラインや試験・計測設備に適しています。

特長

• 高い定格流量を実現する最適化された弁体設計
• 高い柔軟性を提供する統合デジタル電子機器
• 用途に応じて選択可能なパイロットステージ（DDVまたはServoJet®）
• 改良されたパイロットステージによる優れた動的応答
• 用途に応じた各種フォールセーフオプションの提供

仕様（概要）
仕様 | D671 | D672 | D673 | D674 | D675
機能 | 流量、圧力、流量と圧力（p/Q）、軸（位置、速度、力） | 流量、圧力、流量と圧力（p/Q）、軸（位置、速度、力） | 流量、圧力、流量と圧力（p/Q）、軸（位置、速度、力） | 流量、圧力、流量と圧力（p/Q）、軸（位置、速度、力） | 流量、圧力、流量と圧力（p/Q）、軸（位置、速度、力）
取付パターン | ISO 4401 サイズ05 (NG10) | ISO 4401 サイズ07 (NG16) | ISO 4401 サイズ08 (NG25) | ISO 4401 サイズ08 (NG25+) | ISO 4401 サイズ10 (NG32)

油圧データ
公称流量（∆pN 5 bar、制御口あたり） | 30〜80 l/min | 150〜250 l/min | 350 l/min | 550 l/min | 1000〜1500 l/min
最大流量 | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
最高使用圧力 | ポート P、A、B - 350 bar（ポート T はパイロットに依存；外部Y付ポートT - 350 bar）
0〜100%ステップの立ち上がり応答 | 10〜28 ms | 10〜44 ms | 13〜35 ms | 14〜44 ms | 10〜43 ms

電気データ
供給電圧 | 24 V DC（18〜32 V DC）
公称信号オプション | +/-10 V、+/-10 mA、4〜20 mA
電気インターフェース | 6+PE、11+PE

資料（入手可能な文献）

• カタログ - D671-D672-D673-D674-D675 Series Proportional Valves
• ユーザーマニュアル - D670/1/2/3/4/5 シリーズの取付けおよび据付け手順 - 比例弁およびサーボ弁

技術仕様 / 主要データ

• 電子機器統合型でフィールドバスオプションを備えた油圧先導式比例弁
• 対応サイズ：05 (NG10)、07 (NG16)、08 (NG25 / NG25+)、10 (NG32)
• タイプにより公称流量：30–80 l/min から 1000–1500 l/min
• 最大流量：180 l/min ～ 3600 l/min（タイプ依存）
• P/A/B ポートの最高使用圧力：350 bar；ポート T はパイロットに依存、または外部で350 bar
• 応答時間（0–100%）：タイプにより典型 10–44 ms
• 供給電圧：24 V DC（18–32 V DC）
• 公称信号オプション：+/-10 V、+/-10 mA、4–20 mA
• 電気インターフェース：6+PE、11+PE
• オプション：フィールドバスインターフェース、センサ用追加アナログ入力、各種フォールセーフオプション
