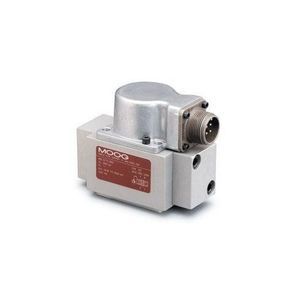

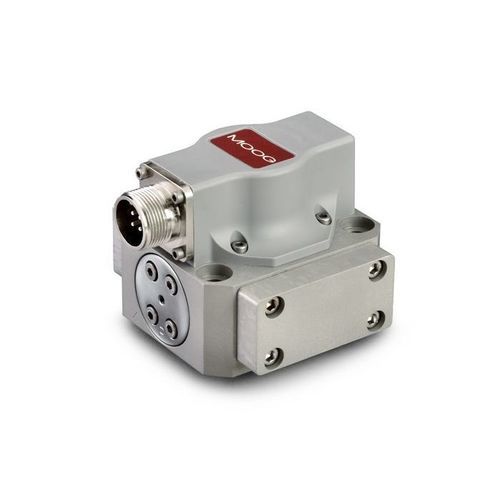

スプール油圧方向制御弁 761

電子操作式ソレノイド操作パイロット式

製品説明

シリーズ761のサーボ弁は、流量制御用のスロットル型弁で、3方弁および主に4方弁用途向けです。強力な2段式設計で、定格流量範囲0.5〜75 L/min（0.125〜19.5 gpm）、制御スプール当たり35 barの弁圧降下での性能をカバーします。設計は簡潔で堅牢、信頼性の高い長寿命運用に適しています。パイロット段は対称型ジェット‑フラッパー（ノズル‑フラッパー）トルクモータを採用しています。

特長

• 機械的フィードバック（MFB）を備えた2段式サーボ弁
• ノズル‑フラッパーパイロット技術により高いダイナミクス、高解像度、低ヒステリシスを実現
• コイルの高い駆動力と堅牢な設計により長寿命を確保
• コンパクト設計で狭小スペースでの設置に適合
• 潜在的に危険な環境での認証用途向けに耐爆（761K）バージョンあり

仕様

油圧データ
定格流量*: 0.5〜75 L/min
標準流量設定: 4、10、19、38、63 L/min
最大使用圧力: アルミボディ: 315 bar、スチールボディ: 350 bar

性能データ
100% ステップ応答**: <4〜<16 ms

電気データ
定格信号***: 8〜200 mA

物理データ
取付パターン: サイズ04 (ISO 10372-04-04-0-92)
重量: 1.0〜1.7 kg
追加オプション: 高いゼロプリロード、磁気ゼロ調整、通気型モータコンデンサ、特別なBSAフィット、並列内部配線、極性逆転、非常に高い応答性

* @ Δp 70 bar (1,000 psi)
** 3,000 psi 系統圧力での応答
*** シングルコイル

特性 / 技術仕様

• 機械的フィードバック（MFB）を持つ2段式設計
• 定格流量範囲: 0.5–75 L/min
• 典型的な標準流量: 4、10、19、38、63 L/min
• 最大使用圧力: アルミ 315 bar、スチール 350 bar
• 応答時間（100% ステップ応答）: <4〜<16 ms（系統圧力に依存）
• 電気定格信号: 8〜200 mA
• 取付サイズ: サイズ04 (ISO 10372-04-04-0-92)
• 重量: 1.0–1.7 kg
• オプション: 耐爆バージョン（761K）および各種ゼロ/調整、配線オプション
