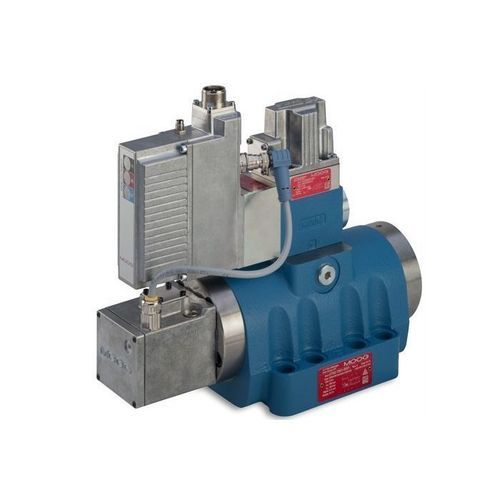

スプール油圧方向制御弁 D79x

油圧操作パイロット式フィールドバス付き

製品説明
MoogのD79xシリーズは、電子機器内蔵の油圧式プレコントロール（油圧予制御）サーボ弁で、アナログインターフェースを備えた3段式のサーボ弁です。ピストン・イン・スリーブ方式により、高流量と非常に高い動特性を両立します。D791およびD792の2つのサイズがあり、流量、圧力、p/Q、軸制御（位置、速度、力）など複数の機能バリエーションが利用可能です。高速応答と大流量を必要とする厳しい産業用途向けに設計されています。

特長

• 高い動特性を実現する3段式設計
• 位置フィードバック（LVDT）— 摩耗なし
• 逆接続保護を備えた電子機器内蔵
• バルブ本体の追加X/Yポートにより、外部パイロット供給および戻りを選択可能
• 低スレッショルド、低ヒステリシス、優れたゼロ安定性

仕様

• シリーズ: D79x (D791, D792)
• バルブ設計: 3段式；ピストン・イン・スリーブ、油圧予制御
• 機能: 流量 (Q)、圧力 (p)、p/Q、軸制御（位置、速度、力）
• 公称流量 (ΔpN = 35 bar、各制御辺): D791 = 100–250 l/min；D792 = 400–1000 l/min
• 最大流量: D791 = 250 l/min；D792 = 1100 l/min
• 最大使用圧力: ポート P, A, B = 350 bar；Y 内蔵時のポート T = 70 bar；Y 外部時のポート T = 350 bar
• ステップ応答 0–100%: D791 = 3–10 ms；D792 = 4–12 ms
• 電源: 24 V DC（範囲 18–32 V DC）
• 入力信号オプション: ±10 V、±10 mA、4–20 mA
• 電気インターフェース: 6+PE および 11+PE
• オプション: フィールドバスインターフェース、センサー用追加アナログ入力
• 主な特徴: LVDT位置フィードバック（摩耗なし）、逆接続保護付き電子機器、低ヒステリシス、優れたゼロ安定性

資料 / 利用可能な文書
カタログおよびデータシートが利用可能です（文書を参照）。
