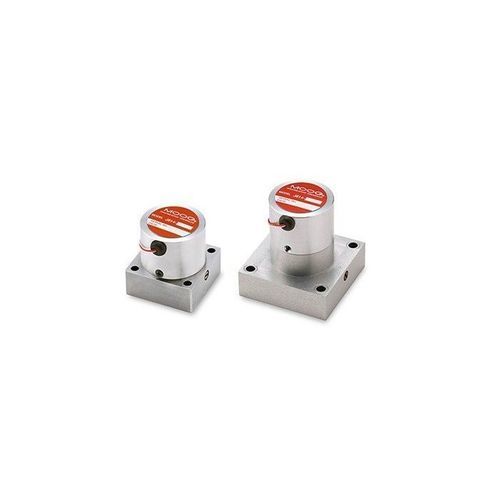

スプール空気圧方向制御弁 J814

空気圧式空気空気圧式

製品概要
J814シリーズの空圧サーボバルブは、反応性が高く精度に優れた3方・4方の空圧サーボバルブで、空気圧システムにおける圧力/出力制御、振動制御、位置制御に適しています。3方バルブは真空用途でも使用可能です。

3方バルブは単段式で、標準タイプと大流量タイプを用意しています。標準タイプは弁圧力損失0.5 MPaでの定格流量が1 ～ 50 NL/min、対して大流量タイプは最大200 NL/minに達します。ノズルの対とフラッパーはエアギャップ付きトルクモータで駆動され、長期信頼性を確保するシンプルで耐久性のある設計となっています。

4方バルブは各ノズル上流に小孔を設け、2つの制御ポートを持ちます。これらの単段式バルブの定格流量は弁圧力損失0.5 MPaで1 ～ 14 NL/minです。

特長

• トルクモータを用いた単段式ノズル–フラッパー構造
• 高分解能・低ヒステリシス
• コンパクトで軽量
• 低消費電力
• 高速応答により制御性能を向上
• 摺動面を持たない頑丈で長寿命の設計

仕様
項目 — J814 (3方タイプ) — J814 (4方タイプ)
定格流量（弁圧力損失500 kPa時） — 1 ～ 50 NL/min — 1 ～ 14 NL/min
定格圧力 — 1,000 kPa — 1,000 kPa
制御圧力範囲 — 0 ～ 1,000 kPa — 0 ～ 1,000 kPa
供給側耐圧 — 1,500 kPa — 1,500 kPa
リターン側耐圧 — 1,500 kPa — 1,500 kPa
定格電流 — 0 ～ 100 mA — ±100 mA
ヒステリシス — ≦3.0 % — ≦3.0 %
使用温度範囲 — −10 - 60 ℃ — −10 - 60 ℃
流体種別 — 圧縮空気 — 圧縮空気
質量 — 約400 g — 約400 g

定格流量最大200 NL/minの大流量バルブも用意しています。
