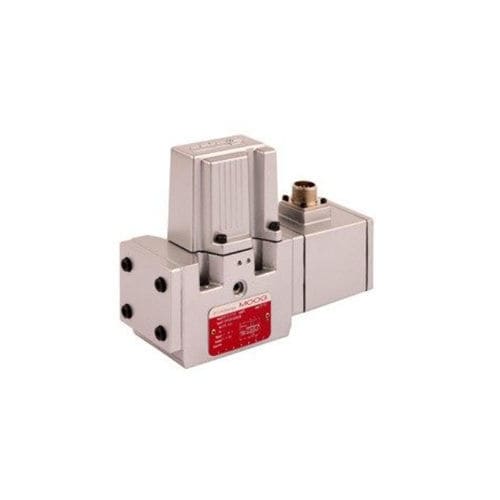

スプール油圧方向制御弁 D661

油圧操作パイロット式電気油圧式

製品概要
MoogのD661シリーズは、電子回路を内蔵しアナログインターフェースを備えた油圧先導式サーボ弁です。D661はスリーブ内を滑動するスプール（ピストン）を採用し、油圧により先導されます。この設計により精度が向上し、静的・動的特性に優れます。高負荷の用途向けに設計されており、高い動的性能を発揮します。

特長

• 堅牢なServoJet®パイロットを備えた2段式バルブ
• 高い定格流量を確保する最適化されたバルブボディ設計
• 優れた動的応答を実現する改良型ServoJet®パイロット設計
• 用途に応じた複数のフェイルセーフオプションを用意

仕様
仕様 — D661
機能 — 流量制御
取付パターン — ISO 4401 Size 05 (NG10)
油圧データ — ΔpN（各辺 Δ35 bar）における定格流量：20〜200 l/min
油圧データ — 最大流量：250 l/min
油圧データ — 最大使用圧力 ポート P, A, B：350 bar
油圧データ — 最大使用圧力 ポート T（Y 内蔵）：210 bar
油圧データ — 最大使用圧力 ポート T（Y 外付）：350 bar
ステップ応答 0〜100% ステップ：6.5〜18 ms
電気データ — 供給電圧：24 VDC（18〜32 VDC）
電気データ — 定格信号オプション：±10 V、±10 mA
電気データ — 電気インターフェース：6+PE

技術データ / 仕様

• モデル / シリーズ：D661
• バルブタイプ：2段式、油圧先導式（ServoJet®パイロット）
• 機能：流量制御
• 取付パターン：ISO 4401 Size 05 (NG10)
• 定格流量（ΔpN、各辺 Δ35 bar）：20–200 l/min
• 最大流量：250 l/min
• 最大使用圧力（ポート P, A, B）：350 bar
• 最大使用圧力（ポート T、Y 内蔵）：210 bar
• 最大使用圧力（ポート T、Y 外付）：350 bar
• ステップ応答（0–100% ステップ）：6.5–18 ms
• 供給電圧：24 V DC（範囲 18–32 V DC）
• 定格信号オプション：±10 V、±10 mA
• 電気インターフェース：6+PE
