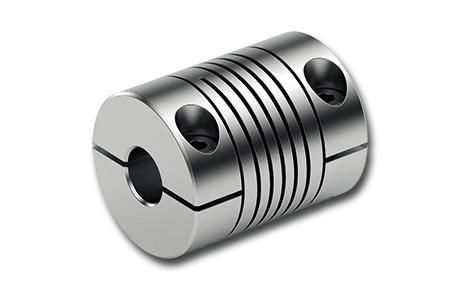

フレキシブル軸継手 RBC … EWC-STE

クランプ付コンパクトステンレス製

クランプ式シングルビームカップリング、ステンレス鋼 17-4PH（材質番号 1.4542）

RBC … EWC-STE は、遊びのない角度同期伝達と軸ずれの補償が必要な汎用工業用途向けに設計されたコンパクトなシングルビームカップリングです。材質はステンレス鋼 17-4PH で、中程度のトルク用途に適しています。耐食性が求められる環境にも対応します。

主な特長

• 省スペース設置向けのコンパクトなシングルビーム設計
• 回転動作の遊びのない角度同期伝達
• 中程度のトルク範囲に適合
• 材質：ステンレス鋼 17-4PH（材質番号 1.4542）
• 軸方向・径方向・角度のずれを最適に補償

典型的な用途

• エンコーダ
• タコジェネレータ
• スピンドル駆動および高精度駆動系

提供バリエーション（webshop表の抜粋） — 製品表記 / 製品番号 / 重量 / d1 [mm] / d2 [mm] / 納期

• RBC 0015 EWC-STE-003.000-003.000 / 4417-115100-003.00 / 25,0 / d1=3 / d2=3 / 10日
• RBC 0015 EWC-STE-004.000-004.000 / 4417-115100-004.00 / 25,0 / d1=4 / d2=4 / 10日
• RBC 0015 EWC-STE-005.000-005.000 / 4417-115100-005.00 / 25,0 / d1=5 / d2=5 / 10日
• RBC 0020 EWC-STE-005.000-005.000 / 4417-120101-005.00 / 58,0 / d1=5 / d2=5 / 10日
• RBC 0020 EWC-STE-006.000-005.000 / 4417-120101-M20543 / 58,0 / d1=6 / d2=5 / 10日
• RBC 0025 EWC-STE-006.000-006.000 / 4417-125101-006.00 / 97,0 / d1=6 / d2=6 / 10日
• RBC 0025 EWC-STE-008.000-006.000 / 4417-125101-M20559 / 97,0 / d1=8 / d2=6 / 10日
• RBC 0025 EWC-STE-010.000-006.000 / 4417-125101-M20579 / 97,0 / d1=10 / d2=6 / 10日
• RBC 0030 EWC-STE-010.000-010.000 / 4417-130101-010.00 / 167,0 / d1=10 / d2=10 / 10日
• RBC 0030 EWC-STE-011.000-010.000 / 4417-130101-M20591 / 167,0 / d1=11 / d2=10 / 10日
• RBC 0030 EWC-STE-012.000-010.000 / 4417-130101-M20598 / 167,0 / d1=12 / d2=10 / 10日（一部サイズ：要問合せ）

ダウンロード / 補足資料

• データシート（製品データシート：RBC … EWC-STE）
• 3D CAD モデル（CAD モデルページ）
• 取付けおよび取扱説明書（RBC … EWS/EWC/DWC/FKC）
• カタログ：Beam Couplings

技術仕様

• 材質：ステンレス鋼 17-4PH（材質番号 1.4542）
• 型式：クランプ式シングルビームカップリング（EWC-STE シリーズ）
• 機能：遊びのない角度同期トルク伝達
• 補償能力：軸方向・径方向・角度ずれの最適補償
• 標準トルク範囲：中等トルク（詳細はバリエーション参照）
• 標準納期（出荷元）：多くの標準サイズは 10 営業日、一部サイズは要問合せ
• 利用可能な資料：データシート、取付・取扱説明書、CAD モデル、カタログ
