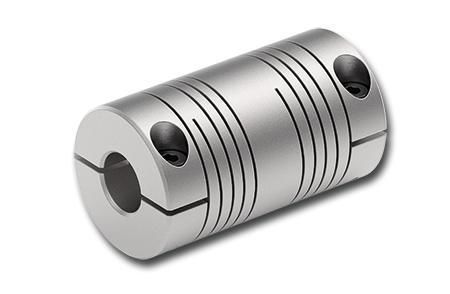

ねじりフレキシブル軸継手 RBC … DWC-ALU

アルミニウムボア付きコンパクト

二重巻きカップリング RBC DWC-ALU は、クランプ付の小型軽量アルミ製二重巻きカップリングで、遊びのない角同期伝達と軸のずれの最適な補償を目的に設計されています。

特長

• 汎用用途向けの小型カップリング
• 遊びのない角同期の回転運動伝達
• 高いラジアル（偏心）補償能力
• 小さいトルク向けに設計
• 材質：アルミニウム 7075-T6（材質番号 3.4365）
• 軸ずれの最適な補償

代表的な用途

• 一般機械工学
• 装置・機器設計
• 主軸駆動

販売品番（ウェブショップ抜粋）

• RBC 0100 DWC-ALU-006.000-006.000 — 製品番号: 4417-126104-006.00 — 重量: 54.0 g — d1: 6 mm — d2: 6 mm — 納期: 10日
• RBC 0100 DWC-ALU-008.000-006.000 — 製品番号: 4417-126104-M20559 — 重量: 54.0 g — d1: 8 mm — d2: 6 mm — 納期: 10日
• RBC 0100 DWC-ALU-008.000-008.000 — 製品番号: 4417-126104-008.00 — 重量: 54.0 g — d1: 8 mm — d2: 8 mm — 納期: 10日
• RBC 0100 DWC-ALU-010.000-006.000 — 製品番号: 4417-126104-M20579 — 重量: 54.0 g — d1: 10 mm — d2: 6 mm — 納期: 10日
• RBC 0100 DWC-ALU-010.000-008.000 — 製品番号: 4417-126104-M20583 — 重量: 54.0 g — d1: 10 mm — d2: 8 mm — 納期: 10日
• RBC 0100 DWC-ALU-010.000-010.000 — 製品番号: 4417-126104-010.00 — 重量: 54.0 g — d1: 10 mm — d2: 10 mm — 納期: 10日
• RBC 0125 DWC-ALU-008.000-008.000 — 製品番号: 4417-132104-008.00 — 重量: 113.0 g — d1: 8 mm — d2: 8 mm — 納期: 10日
• RBC 0125 DWC-ALU-010.000-008.000 — 製品番号: 4417-132104-M20583 — 重量: 113.0 g — d1: 10 mm — d2: 8 mm — 納期: 10日
• RBC 0125 DWC-ALU-010.000-010.000 — 製品番号: 4417-132104-010.00 — 重量: 113.0 g — d1: 10 mm — d2: 10 mm — 納期: 10日
• RBC 0125 DWC-ALU-012.000-008.000 — 製品番号: 4417-132104-M20594 — 重量: 113.0 g — d1: 12 mm — d2: 8 mm — 納期: 10日
• RBC 0125 DWC-ALU-012.000-010.000 — 製品番号: 4417-132104-M20598 — 重量: 113.0 g — d1: 12 mm — d2: 10 mm — 納期: 10日
• RBC 0125 DWC-ALU-012.000-012.000 — 製品番号: 4417-132104-012.00 — 重量: 113.0 g — d1: 12 mm — d2: 12 mm — 納期: 10日
• RBC 0150 DWC-ALU-010.000-010.000 — 製品番号: 4417-138104-010.00 — 重量: 180.0 g — d1: 10 mm — d2: 10 mm — 納期: 10日
• RBC 0150 DWC-ALU-012.000-010.000 — 製品番号: 4417-138104-M20598 — 重量: 180.0 g — d1: 12 mm — d2: 10 mm — 納期: 10日
• RBC 0150 DWC-ALU-012.000-012.000 — 製品番号: 4417-138104-012.00 — 重量: 180.0 g — d1: 12 mm — d2: 12 mm — 納期: 10日

技術仕様

• 材質：アルミニウム 7075-T6（材質番号 3.4365）
• 構造：クランプ付二重巻きカップリング
• 用途：小トルク向けの小型カップリング、高いラジアルずれに対応
• 機能：遊びのない角同期伝達と軸ズレの補償
• 使用可能な穴径 (d1 / d2)：6 mm、8 mm、10 mm、12 mm（型式により異なる）
• 標準納期：工場出荷後約10営業日（最大5個までの標準納期）
• ドキュメント：製品データシートおよび取付/取扱説明書（製品ドキュメント参照）
