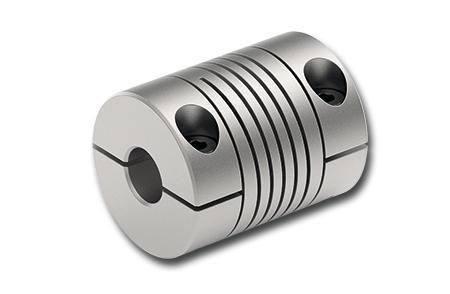

アルミニウム軸継手 RBC … EWC-ALU

クランプ付エンコーダー用スピンドル用

シングルビームカップリングRBC ... EWC-ALUは、小型のクランプ式アルミシングルビームカップリングで、シャフトのミスアライメントを最適に補正しながら、軽荷重用途の回転運動をバックラッシフリーで角度同期伝達するように設計されています。 特長

ユニバーサル使用の小型カップリング

バックラッシュのない、回転運動の角度同期伝達

軽量アプリケーション用に設計

アルミニウム7075-T6製（材料番号3.4365）

シャフトのミスアラインメントを最適に補正

代表的な用途

• エンコーダー
• タコジェネレーター
• スピンドルドライブ

利用可能なバリエーション（ウェブショップのテーブルの行）

• RBC 0015 EWC-ALU-003.000-003.000 - 製品番号: 4417-115100-003.00 - 重量: 9,0 - d1: 3 mm - d2: 3 mm - 納期: 10 日 - 価格/個：49,41 €
• RBC 0015 EWC-ALU-004.000-003.000 - 製品番号: 4417-115100-M20528 - 重量: 9,0 - d1: 4 mm - d2: 3 mm - 納期: 10 日 - 1個あたりの価格：49,41 €
• RBC 0015 EWC-ALU-004.000-004.000 - 記事番号: 4417-115100-004.00 - 重量: 9,0 - d1: 4 mm - d2: 4 mm - 納期: 10 日 - 単品価格：49,41 €
• RBC 0015 EWC-ALU-005.000-003.000 - 記事番号: 4417-115100-M20532 - 重量: 9,0 - d1: 5 mm - d2: 3 mm - 納期: 10 日 - 単品価格：49,41 €
• RBC 0015 EWC-ALU-005.000-004.000 - 記事番号: 4417-115100-M20535 - 重量: 9,0 - d1: 5 mm - d2: 4 mm - 納期: 10 日 - 単品価格：49,41 €
• RBC 0015 EWC-ALU-005.000-005.000 - 記事番号: 4417-115100-005.00 - 重量: 9,0 - d1: 5 mm - d2: 5 mm - 納期: 10 日 - 単品価格：50,40 €
• RBC 0020 EWC-ALU-005.000-004.000 - 記事番号: 4417-120100-M20535 - 重量: 21,0 - d1: 5 mm - d2: 4 mm - 納期: 10 日 - 個数あたりの価格：50,40 €
• RBC 0020 EWC-ALU-005.000-005.000 - 記事番号: 4417-120100-005.00 - 重量: 21,0 - d1: 5 mm - d2: 5 mm - 納期: 10 日 - 個数あたりの価格：50,40 €
• RBC 0020 EWC-ALU-006.000-004.000 - 製品番号: 4417-120100-M20542 - 重量: 21,0 - d1: 6 mm - d2: 4 mm - 納期: 10 日 - 1個あたりの価格：50,40 €
• RBC 0020 EWC-ALU-006.000-005.000 - 記事番号: 4417-120100-M20543 - 重量: 21,0 - d1: 6 mm - d2: 5 mm - 納期: 10 日 - 単品価格：50,40 €
• RBC 0020 EWC-ALU-006.000-006.000 - 記事番号: 4417-120100-006.00 - 重量: 21,0 - d1: 6 mm - d2: 6 mm - 納期: 10日間 - 1個あたり価格: 1,000€（税別）
• RBC 0025 EWC-ALU-006.000-006.000 - 製品番号: 4417-125100-006.00 - 重量: 35,0 - d1: 6 mm - d2: 6 mm - 納期: 10 日 - 単品価格：58,20 €
• RBC 0025 EWC-ALU-008.000-006.000 - 製品番号: 4417-125100-M20559 - 重量: 35,0 - d1: 8 mm - d2: 6 mm - 納期: 10 日 - 1個あたりの価格：58,20 €
• RBC 0025 EWC-ALU-008.000-008.000 - 製品番号: 4417-125100-008.00 - 重量: 35,0 - d1: 8 mm - d2: 8 mm - 納期: 10 日 - 1個あたりの価格：58,20 €
• RBC 0025 EWC-ALU-010.000-006.000 - 製品番号: 4417-125100-M20579 - 重量: 35,0 - d1: 10 mm - d2: 6 mm - 納期: 10 日 - 個数あたりの価格：58,20 €
• RBC 0025 EWC-ALU-010.000-008.000 - 記事番号: 4417-125100-M20583 - 重量: 35,0 - d1: 10 mm - d2: 8 mm - 納期: 10 日 - 単品価格：58,20 €
• RBC 0025 EWC-ALU-010.000-010.000 - 記事番号: 4417-125100-010.00 - 重量: 35,0 - d1: 10 mm - d2: 10 mm - 納期: 10 日 - 個数あたりの価格：58,20 €
• RBC 0030 EWC-ALU-008.000-008.000 - 製品番号: 4417-130100-008.00 - 重量: 60,0 - d1: 8 mm - d2: 8 mm - 納期: 10 日 - 1個あたりの価格：69,30 €
• RBC 0030 EWC-ALU-010.000-008.000 - 製品番号: 4417-130100-M20583 - 重量: 60,0 - d1: 10 mm - d2: 8 mm - 納期: 10 日 - 1個あたりの価格：69,30 €
• RBC 0030 EWC-ALU-010.000-010.000 - 記事番号: 4417-130100-010.00 - 重量: 60,0 - d1: 10 mm - d2: 10 mm - 納期: 10 日 - 個数あたりの価格：69,30 €
• RBC 0030 EWC-ALU-012.000-008.000 - 記事番号: 4417-130100-M20594 - 重量: 60,0 - d1: 12 mm - d2: 8 mm - 納期: 10 日 - 個数あたりの価格：69,30 €
• RBC 0030 EWC-ALU-012.000-010.000 - 記事番号: 4417-130100-M20598 - 重量: 60,0 - d1: 12 mm - d2: 10 mm - 納期: 10 日 - 単品価格：69,30 €
• RBC 0030 EWC-ALU-012.000-012.000 - 記事番号: 4417-130100-012.00 - 重量: 60,0 - d1: 12 mm - d2: 12 mm - 納期: 10 日 - 単品価格：69,30 €

特徴/技術仕様

製品タイプ：クランプ付きシングルビーム（シングルビーム）カップリング

材質：アルミニウム 7075-T6（素材番号：3.4365）

機能：バックラッシフリー、角度同期式トランスミッション、シャフトのミスアライメントを補正

使用目的：

軽量アプリケーション（例：エンコーダ、タコジェネレータ、スピンドルドライブ）

使用可能な内径の組み合わせ（d1 / d2）および品番は、上記のウェブショップの表に記載されています

標準サイズの標準納期：10日間（いくつかの大きなサイズ：ご要望に応じて）
