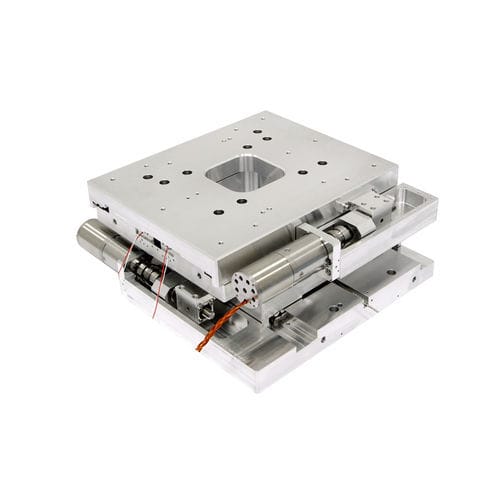

KDT300
安定した高負荷xyステージ
用途:搬送ステージ、高荷重用スキャニングステージ
利点: - 潤滑油の乾燥にもかかわらず高寿命
特徴: 潤滑油の乾燥にもかかわらず長寿命
- 真空度:HV / UHV / EUVの全範囲、10E-11まで
- 10E-11までの潤滑液
- 開口部: 80 x 80 mm
- 最大ベークアウト温度:120
オプション
- 測定システム付き/なし
- オプションでコントローラーFMC400/450付き
- 最大 80 mm の移動量、最大 10 kg の荷重に対応
- オプションで、リードスクリュー駆動または潤滑ボールスクリュー駆動による高速移動が可能
- 回転テーブル(DT155など)と組み合わせて回転アプリケーションに使用可能
- 用途に合わせた材料選択と真空潤滑
- チャンバー内の設置状況に個別に対応
- クリーンルームISO 14644-1に対応(ご要望によりクラス1まで対応可能)
技術データ
- トラベル:10 mm, 50 mm, 10 mm
- 繰り返し精度
- ±2.8µm、±0.7µm、±0.4µm、±2.8µm(一方向)
± 0.5 µm、± 4 µm(双方向
- 荷重: → 44 N / ↑ 120 N
- 最大速度: 10 mm/s
- モーターステッピングモーター
- ベアリング:クロスローラステンレス鋼、ハイブリッド
- フィードバックオープンループ、リニアスケール
- フィードバック分解能 0.1 µm
---
