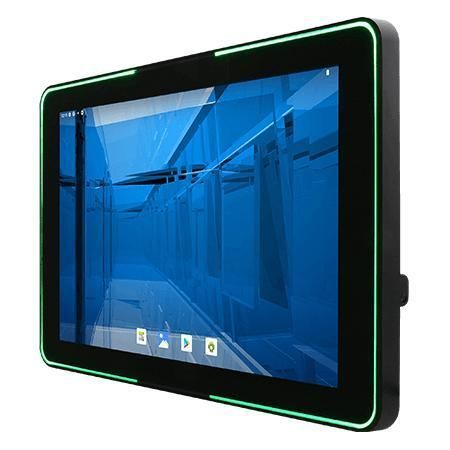

マルチタッチスクリーンパネルPC W10MG3S-PCH2LB-PoE

マルチタッチスクリーンタッチスクリーン容量方式タッチスクリーン

概要
Winmate W10MG3S-PCH2LB-PoE は、10.1" の S シリーズ HMI パネル PC で、ARM SoC（2 x A78 2.0GHz + 4 x A55 2.0GHz）を搭載し、機械制御、工場自動化、オペレーター HMI に適しています。PoE によるデータと電源の一本化、全方位 RGB LED ステータスライトバー、オプションの HF RFID リーダーを備え、前面は IP65 定格、薄型でフラットなデザインにより清掃が容易です。

主な特徴

• 10.1" 1280 x 800 P-CAP マルチタッチディスプレイ
• ARM プロセッサ：2 x A78 2.0GHz + 4 x A55 2.0GHz
• PoE PD サポート（IEEE 802.3at、25 W）
• 全方位 RGB LED ステータスライトバー内蔵
• オプションの HF RFID リーダー（13.56 MHz）
• 会議室予約や入退室管理端末に適した薄型フラットフロント
• Android 13 または Linux（Yocto/Ubuntu）対応

認証

• 前面 IP65
• MIL-STD-810H（衝撃・振動）
• FCC
• CE

製品のハイライト

• PoE によるオールインワン接続：PoE はデータと電力を単一のイーサネットケーブルで供給し、配線を簡素化して集中電源管理を容易にします。
• 薄型でモダンなデザイン：従来のパネル PC より約 35% 薄いプロファイル、フラットでエッジのない表面により清掃性と外観統合を向上。
• 直感的なマルチタッチ表示：応答性の高い P-CAP タッチスクリーン、耐擦傷ガラス、4 点マルチタッチ対応。
• インテリジェント監視と安全なアクセス：360° LED ステータスライトバーによる視覚的監視と、オプションの HF RFID/NFC による認可ユーザー限定の操作制御。
• 前面 IP65：前面密封により粉じんや飛まつから保護し、厳しい環境での使用に適合。

オペレーティングシステム & ソフトウェア

• Android 13（デフォルト）
• Linux Yocto 5.15.47 with Qt 5.15（オプション）
• Linux Ubuntu 22.04（オプション）

仕様 / 技術仕様

• 表示：10.1 inches; Projected Capacitive Multi Touch; 1280 x 800; 350 nits; 800:1; Active Area 216.96 x 135.6 mm
• プロセッサ：ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• メモリ：4 GB LPDDR4
• ストレージ：Onboard 32 GB
• WLAN / Bluetooth：オプション
• RFID：HF 13.56 MHz（オプション）
• ライトバー：内蔵全方位 RGB LED
• 寸法：265 x 173 x 38 mm; カットアウト：250 x 159 mm; 重量：1.2 kg
• 取付：Panel mount; VESA mount
• エンクロージャ：プラスチック前面ベゼルと金属製背面カバー
• 冷却：ファンレス設計
• 動作湿度：10% ～ 90% RH（結露なし）
• 動作温度：0°C ～ 50°C; 保存温度：-20°C ～ 60°C
• 衝撃 / 振動：MIL-STD-810H（Method 516.8 & 514.8）
• 認証：CE、FCC、MIL-STD-810H; 前面 IP65
• I/O ポート：2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG); 1 x RS232/422/485（Default RS232）; 1 x LAN 10/100/1000 Mbps
• ビデオ / オーディオ / ストレージ：1 x Micro HDMI 出力（オプション）；1 x スピーカー；1 x Micro SD カードスロット
• 付属品：100~240V AC to DC Adapter; Power Cord; Terminal Block to 2.5Ø Female Adapter Cable; Open Wire Cable with terminal block connector; VESA screws
• 電源：12V DC with Terminal Block（デフォルト）；オプション 9~36V；Adapter 12V 50W；PoE PD は IEEE 802.3at（25 W）に準拠
