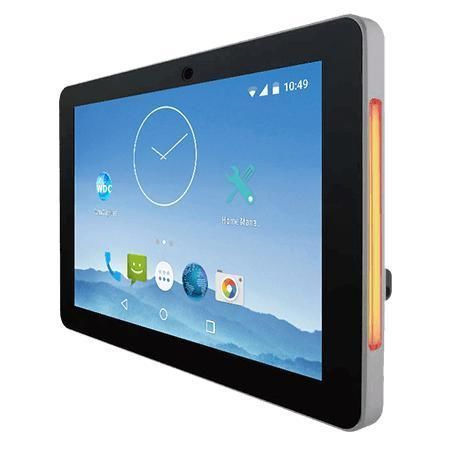

マルチタッチスクリーンパネルPC R12FA3S-PCM2AC-POE

タッチスクリーンPCAP 容量型タッチスクリーン12.1インチ

概要
Winmate R12FA3S-PCM2AC-POE は、NXP i.MX6 Dual Core（1.0 GHz）を搭載した12.1インチのHMIパネルPCで、機械制御、工場自動化、オペレーター向けインターフェースに適しています。ファンレス設計、低消費電力、前面IP65保護、2MPカメラやHF RFIDなどのオプションモジュールに対応します。

主な特徴

• 12.1インチ 1024 x 768 投影型静電容量式マルチタッチ（PCAP）
• ファンレス設計および超低消費電力
• PoE対応（PD、IEEE 802.3at、25 W）
• オプションの2MPフロントカメラ
• オプションのHF RFIDリーダー（13.56 MHz）
• 左右にプログラム可能なRGB LEDステータスバーを内蔵
• 前面IP65による防塵・防まつ保護

Power over Ethernet (PoE)
PoEはデータと電源を単一ケーブルで供給し、設置を簡素化して集中電源管理を可能にします。アクセス制御、産業オートメーション、配線制約のある導入に適しています。

デザインと操作性
Sシリーズは従来機より約35%薄型で、フラットな前面により外観が向上し、清掃・メンテナンスが容易です。

P-Cap タッチ
投影型静電容量式は4点マルチタッチをサポートし、指での操作に適しています。ガラスカバーにより耐擦傷性が向上します。

LEDライトバーとHF RFID/NFC
左右の内蔵RGB LEDステータスバーが遠方からの状態確認を可能にします。オプションのHF RFID/NFCは制限付きアクセス制御やユーザー識別に対応します。

前面 IP65
前面ベゼルはIP65でシールされており、埃や水しぶきから表示部とタッチ部を保護して産業環境での信頼動作を実現します。

認証

• CE
• FCC

仕様（Technical specifications）

• モデル: R12FA3S-PCM2AC-POE
• 表示: 12.1インチ、1024 x 768、500 nits、コントラスト 1000:1、表示領域 245.76 x 184.32 mm
• タッチ/ガラス: Projected Capacitive Multi Touch（4点）、ガラスカバー
• プロセッサ: NXP i.MX6 Dual Core 1.0 GHz
• メモリ: 1 GB（デフォルト）、2 GB（オプション）
• ストレージ: eMMC 16 GB（デフォルト）、eMMC 32 GB（オプション）
• OS（オプション）: Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• 無線: WLAN / Bluetooth（オプション）
• RFID: HF RFID 13.56 MHz（オプション）
• ライトバー: 両側に内蔵RGB LEDステータスバー
• 寸法: 296 x 227 x 46 mm；切欠寸法: 282 x 207 mm；重量: 3.0 kg
• 取付: パネル取付（デフォルト）；VESA取付（オプション）
• 筐体: Metal housing；冷却: ファンレス
• 動作湿度: 10%–90% RH（非結露）；動作温度: 0°C〜50°C；保存温度: -10°C〜60°C
• 保護等級: 前面 IP65
• I/Oポート: 1 x Console (Mini USB)、1 x USB OTG、1 x USB 2.0 Type-A、1 x RS232/422/485（デフォルト RS232）、1 x RJ45 LAN with PoE (PD, IEEE 802.3at)、1 x Micro HDMI（オプション）、1 x Speaker、1 x Micro SD slot、1 x mPCIe slot、1 x CANBUS D-sub9
• 電源: 1 x 12V DC ターミナルブロック；アダプタ: 12V 50W 同梱；PoE PD は IEEE 802.3at（25 W）準拠
• 付属品: 100~240V AC→12V DC アダプタ、電源コード、ターミナルブロック→2.5Øメス変換ケーブル、オープンワイヤーケーブル（ターミナルブロック付）、VESAネジ；オプション: VESAデスクスタンド（9B0000000412）
