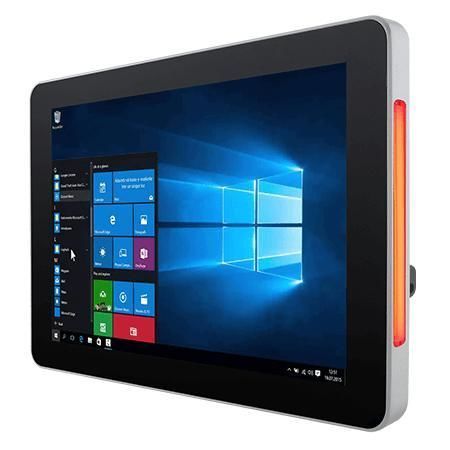

PCAP 容量型タッチスクリーンパネルPC W10IP3S-PCH2AC-POEタッチスクリーンマルチタッチスクリーン10.1インチ
お気に入りに追加する
商品比較に追加する
特徴
- 画面のタイプ
- PCAP 容量型タッチスクリーン, タッチスクリーン, マルチタッチスクリーン
- 画面の大きさ
- 10.1インチ
- プロセッサー
- Intel® Pentium® N4200, Intel® Apollo Lake
- 解像度
- 1280 x 800
- 探索システム
- Windows 10 IoT Enterprise, Linux® Ubuntu™
- 構造
- ファンレス, 金属ケース
- 設置
- 壁取り付け式, 卓上, VESAマウント
- 応用
- 産業用
- 保護レベル
- 防水フロントパネル, IP65
- 内蔵ペリフェラル
- ウェブカメラ付き, RFID リーダー付き
- 特性
- イーサネット, 外部電源アダプター付き, PoE, HMI, RJ45
- メモリ容量
最大: 8 GB
最少: 4 GB
詳細
概要
Winmate W10IP3S-PCH2AC-POEは、Intel Pentium N4200搭載の10.1インチ Sシリーズ HMIパネルPCです。機械制御、工場自動化、オペレーター向けHMI用途向けに設計され、1280×800の投影型静電容量式マルチタッチ表示、ファンレス冷却、デュアルEthernet（PoE対応）、RGB LEDステータスライトバー、前面IP65を特長とします。
主な特徴
Power over Ethernet（PoE）
PoE PD（IEEE 802.3at、25 W）をサポートし、データと電源を1本のケーブルで供給できます。設置を簡素化し、アクセス制御や産業オートメーションの集中電源管理に有効です。
デザイン
Sシリーズの一員として、薄型でフラットな前面デザインにより清掃性と最新の制御盤や室内情報表示への統合が容易です。
P-Cap タッチ
耐傷性ガラスカバーにより画面を保護し、指による安定した4点プロジェクティブ静電容量式マルチタッチ操作をサポートします。
LEDライトバーとHF RFID/NFC
プログラム可能なRGB LEDライトバーは遠隔からの状態確認を可能にします。HF RFID/NFC（13.56 MHz）オプションは限定的なアクセス制御やユーザ識別に対応します。
前面IP65
前面はIP65に準拠して密閉されており、粉じんや飛沫から保護され、過酷な産業環境での設置に適しています。
認証
仕様（主な項目）
Winmate W10IP3S-PCH2AC-POEは、Intel Pentium N4200搭載の10.1インチ Sシリーズ HMIパネルPCです。機械制御、工場自動化、オペレーター向けHMI用途向けに設計され、1280×800の投影型静電容量式マルチタッチ表示、ファンレス冷却、デュアルEthernet（PoE対応）、RGB LEDステータスライトバー、前面IP65を特長とします。
主な特徴
- 10.1インチ 1280×800 PCAP マルチタッチ（4点）
- Intel Pentium N4200（Apollo Lake）
- ファンレス設計、低消費電力
- デュアルEthernet（1ポートはPoE PD対応、IEEE 802.3at 25 W）
- 両側に内蔵されたRGB LEDステータスライトバー
- 前面IP65
- オプション：2MPフロントカメラ、HF RFIDリーダー（13.56 MHz）
- 標準は壁掛け、VESA・デスクスタンドはオプション
Power over Ethernet（PoE）
PoE PD（IEEE 802.3at、25 W）をサポートし、データと電源を1本のケーブルで供給できます。設置を簡素化し、アクセス制御や産業オートメーションの集中電源管理に有効です。
デザイン
Sシリーズの一員として、薄型でフラットな前面デザインにより清掃性と最新の制御盤や室内情報表示への統合が容易です。
P-Cap タッチ
耐傷性ガラスカバーにより画面を保護し、指による安定した4点プロジェクティブ静電容量式マルチタッチ操作をサポートします。
LEDライトバーとHF RFID/NFC
プログラム可能なRGB LEDライトバーは遠隔からの状態確認を可能にします。HF RFID/NFC（13.56 MHz）オプションは限定的なアクセス制御やユーザ識別に対応します。
前面IP65
前面はIP65に準拠して密閉されており、粉じんや飛沫から保護され、過酷な産業環境での設置に適しています。
認証
- 前面 IP65
- CE
- FCC
仕様（主な項目）
- 表示
- サイズ: 10.1インチ
- タッチ/ガラス: Projected capacitive multi-touch (P-CAP)、4点
- 解像度: 1280 × 800
- 輝度: 350 nits（1000 nits オプション）
- コントラスト: 800:1
- アクティブエリア: 216.96 × 135.6 mm
- システム
- プロセッサ: Intel Pentium N4200 1.1 GHz（最大 2.5 GHz）
- メモリ: 1 × SO-DIMM DDR3L 1600 MHz、標準 4 GB、8 GB オプション
- ストレージ: M.2 2242 SSD 128 GB（標準）、256/512 GB、1 TB オプション（SATA III）
- イーサネット: 2 × Intel コントローラ（最大 2.5 Gbps）
- セキュリティ: TPM 2.0
- 機械
- 寸法: 263.48 × 172 × 35.7 mm
- 切り欠き: 250 × 159 mm
- 重量: 約 1.2 kg
- 筐体: 金属、ファンレス設計
- 環境
- 動作湿度: 10%–90% RH（結露なきこと）
- 動作温度: 0 °C ～ 50 °C
- 保存温度: -10 °C ～ 60 °C
- 入出力
- USB: 2 × USB 3.2 Gen2x1 Type-A
- シリアル: 1 × RS232/422/485（標準 RS232）
- LAN: 2 × 2.5 Giga LAN RJ45（1ポートはPoE PD対応）
- 映像: HDMI 1.4（オプション）
- オーディオ: スピーカー ×1
- 拡張: M.2 2242 B-key（SATA SSD）、M.2 2230 E-key（Wi‑Fi）
- 電源入力: 1 × 12 V DC、3ピン端子台
- 電源
- 定格: 12 V DC（9–36 V オプション）
- アダプタ: 12 V 50 W
- PoE: PoE PD IEEE 802.3at（25 W）
- 付属品
- 標準付属: 100–240 V AC→DCアダプタ、電源コード、端子台アダプタ、オープンワイヤーケーブル（端子台付き）、VESAネジ、ドライバCD・マニュアル
- オプション: VESAデスクスタンド、フロントサイドウォールマウントキット、ガラス壁取付キット、VESAブラケットキット
