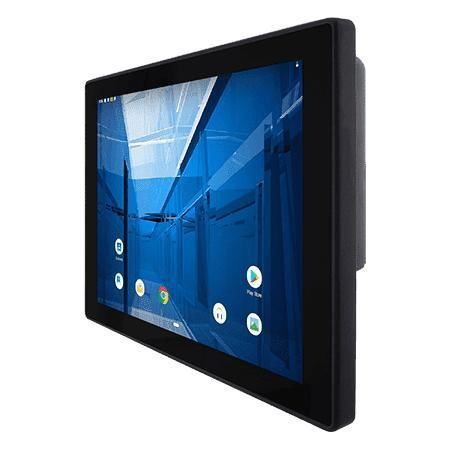

タッチスクリーン付きパネルPC R12IM3S-PCM2-POE

マルチタッチスクリーンTFT LCDPCAP 容量型タッチスクリーン

製品概要

R12IM3S-PCM2-POE は、ARM A53 Sシリーズ搭載の 12.1 インチ HMI パネル PC で、機械制御、工場自動化、オペレータ HMI 向けに設計されています。1024 x 768 TFT と投影型静電容量式マルチタッチ（P‑CAP）、ファンレス設計、PoE 対応、前面 IP65 保護を備えています。オプションの HF RFID や複数の OS 選択により、アクセス制御、会議室予約端末、組み込み産業用途に適しています。

主な特徴

• 12.1" 1024 x 768 TFT、投影型静電容量式マルチタッチ（P‑CAP）
• ファンレス設計で低消費電力
• PoE 対応（IEEE 802.3at PD、25 W）
• オプションの HF RFID リーダー（13.56 MHz）
• 薄型・フラットな前面デザインで清掃・組込みが容易
• 前面 IP65 により防塵・防水（はねかかり）対応
• Android または Linux をサポート

製品詳細

Power over Ethernet
PoE（PD）はデータと電源を1本のケーブルで供給し、配線を簡素化して集中電源管理を可能にします。自動化やアクセス制御の分散設置に適しています。

薄型で保守しやすい設計
Sシリーズは従来のパネル PC より薄く、前面がフラットで清掃やメンテナンスが容易です。

P‑Cap タッチ（耐傷性）
強化ガラスカバーにより傷に強く、投影型静電容量方式はマルチタッチ操作に対応して正確で応答性の高い入力を提供します。

前面 IP65
前面ベゼルは IP65 でシールされ、塵や水の飛沫から保護します。偶発的なこぼれやスプレーがある環境に適します。

認証

• CE
• FCC

仕様 / 技術仕様

• ディスプレイ: 12.1 インチ、1024 x 768、500 nits、コントラスト 1000:1、視野角 89/89/89/89、アクティブ面積 245.76 x 184.32 mm
• タッチ/ガラス: 投影型静電容量式マルチタッチ (P‑CAP)、強化ガラス
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: 32 GB eMMC onboard
• OS: Android 11（デフォルト、Android 13 へアップグレード可）；Linux Yocto 5.15.47 + Qt 5.15（オプション）；Ubuntu Server 22.04（オプション）
• ワイヤレス: WLAN / Bluetooth（オプション）
• RFID: HF RFID 13.56 MHz（オプション）
• 機械: 296 x 227 x 46 mm、切り欠き 282 x 207 mm、重量 3.4 kg、VESA マウント、金属筐体
• 環境: 動作湿度 10%–90% RH（結露しないこと）、動作温度 0°C～50°C、保存温度 -20°C～60°C
• 耐衝撃: MIL‑STD‑810H Method 516.8 Procedure I；耐振動: MIL‑STD‑810H Method 514.8 Procedure I
• 入出力ポート: 2 x USB 2.0 Type‑A；1 x Micro USB 2.0 OTG；1 x RS232/422/485（既定 RS232）；1 x LAN 10/100/1000 Mbps；1 x Micro HDMI（オプション）；2 x スピーカー；1 x Micro SD（最大 32 GB）
• 電源: 12 V DC ターミナルブロック（標準）；オプション 9–36 V；アダプタ 12 V 50 W；PoE PD IEEE 802.3at（25 W）
• 付属品: AC/DC アダプタ 100–240 V、電源コード、ターミナルブロック→2.5Ø メス変換ケーブル、オープンワイヤーケーブル（ターミナルブロックコネクタ付）、VESA ねじ
