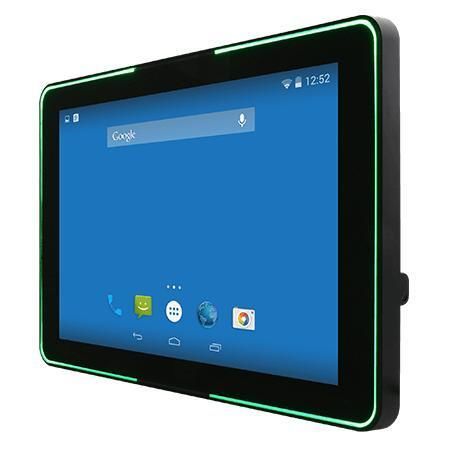

PCAP 容量型タッチスクリーンパネルPC W10FA3S-PCH2LB

マルチタッチスクリーンタッチスクリーン10.1インチ

製品概要
W10FA3S-PCH2LBは、NXP i.MX6 Sシリーズを搭載した10.1インチのHMIパネルPCで、機械制御、工場自動化、オペレーターHMI向けに設計されています。ファンレスの低消費電力プラットフォームで、長期供給とPoE、HF RFID、無線拡張オプションを備え、産業用途の購入者、OEM、システムインテグレーターを想定しています。

主な特徴

• 10.1インチ 1280 x 800、投影型静電容量式マルチタッチ (PCAP)
• NXP i.MX6 デュアルコア 1.0 GHz（オプションでクアッドコア）
• ファンレス設計で低消費電力
• PoE（PD、IEEE 802.3at、25 W）対応
• 全周RGB LEDステータスライトバー（プログラム可能）
• オプション：HF RFIDリーダー（13.56 MHz）
• 前面IP65

製品のハイライトと説明

• Power over Ethernet — データと電力を1本のケーブルで送れるため、設置が簡素化され、電源管理の集中化が可能です。アクセス制御や自動化導入に有効です。
• スリムでフラットなデザイン — ベゼルの薄型化とフラットガラスにより清掃が容易で、モダンな空間やルームインフォメーション用途に適合します。
• P‑Capタッチ — 保護ガラスを備え、4点マルチタッチ対応で指操作に最適化されています。
• LEDライトバー & RFID HF/NFC — プログラム可能なRGBライトバーで遠方からの状態表示が可能。オプションのHF RFIDにより限定的な入退室管理が行えます。
• 前面IP65 — 前面が防塵・防水（飛沫）仕様で、産業現場や公共向け設置に適します。

認証

• CE
• FCC

仕様

• 表示：10.1 inches、Projected Capacitive Multi Touch、1280 x 800、350 nits（1000 nits オプション）、コントラスト 800:1、アクティブエリア 216.96 x 135.6 mm
• システム：CPU NXP i.MX6 Dual Core 1.0 GHz（オプションでクアッドコア）；メモリ 1 GB（標準）/ 2 GB（オプション）；ストレージ eMMC 16 GB（標準）/ 32 GB（オプション）；対応OS（オプション）: Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5；WLAN/BT オプション；RFID HF 13.56 MHz オプション
• 機械的：寸法 265 x 173 x 38 mm；切り欠き 250 x 159 mm；重量 約 1.2 kg；金属筐体；標準は壁掛け、VESA はオプション；ファンレス設計
• 環境：動作湿度 10%〜90% RH（非結露）；動作温度 0°C〜50°C；保存温度 -10°C〜60°C
• 入出力：1 x コンソール（Mini USB）；1 x USB OTG；1 x USB 2.0 Type‑A；1 x RS232/422/485（標準 RS232）；1 x RJ45（PoE PD、IEEE 802.3at）；1 x Micro HDMI（オプション）；1 x スピーカー；1 x Micro SD；1 x mPCIe スロット；1 x CANBUS D‑sub9；1 x 12V DC 2ピン端子
• 付属品：100~240V AC→DC アダプタ、電源コード、ターミナルブロック変換ケーブル、オープンワイヤーケーブル、VESAネジ、ドライバCD・マニュアル
• オプション：VESA デスクスタンド、フロントサイド壁掛けキット、ガラス壁掛けキット、VESA ブラケットキット
• 電源：12V DC（アダプタ 12V 50W）；PoE PD は IEEE 802.3at 準拠（最大 25 W）
