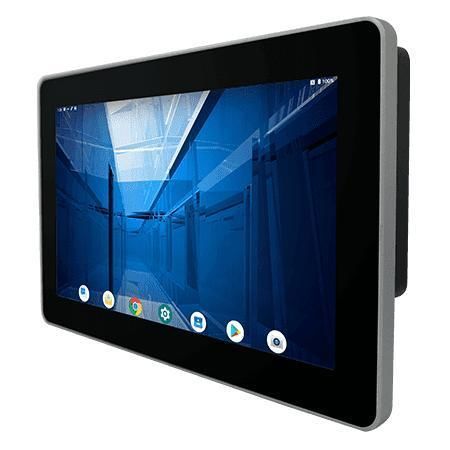

PCAP 容量型タッチスクリーンパネルPC W10IM3S-PCH2-POE

タッチスクリーンマルチタッチスクリーン10.1インチ

製品概要
Winmate W10IM3S-PCH2-POE は、機械制御、工場自動化、およびオペレーター向け HMI に最適化された 10.1 インチ S シリーズ HMI パネル PC です。前面 IP65 対応の防水・防塵設計、ファンレス冷却、PoE 対応、低消費電力設計を特徴とし、産業用途での信頼性と長期供給を重視する OEM / システムインテグレーター向けに設計されています。

主な特徴

• 10.1 インチ 1280 x 800 解像度、投影型静電容量式マルチタッチ (P-CAP)
• ファンレス冷却システムと超低消費電力
• Power over Ethernet (PoE) 機能をサポート（IEEE 802.3at, PD 25 W）
• オプションで 2MP フロントカメラ搭載可能
• オプションの HF RFID リーダー (13.56 MHz)
• 会議室予約、入退室管理、部屋情報表示などの用途に適したスタイリッシュなデザイン
• 前面 IP65（防水・防塵）
• Android または Linux オペレーティングシステムをサポート

製品の詳細説明
PoE によりデータ転送と電源供給を 1 本のケーブルで行えるため、設置配線を簡素化でき、アクセス制御や産業用オートメーションにおける集中電源管理が可能です。S シリーズは従来比で薄型化され（約 35%）、フラットなガラスカバーレンズにより清掃性と耐傷性を向上させています。P-Cap タッチは 4 点マルチタッチに対応し、直感的な操作性を提供します。前面が IP65 に封止されているため、塵や水の飛沫から保護されます。

caractéristiques / spécifications techniques

• 表示：10.1 インチ、解像度 1280 x 800、投影型静電容量式マルチタッチ (P-CAP)
• パネル輝度：350 nits（オプションで 1000 nits あり）
• コントラスト比：800:1、視野角：85/85/85/85、アクティブエリア：216.96 x 135.6 mm
• プロセッサ：ARM A53 (Quad Core 2.0 GHz)
• メモリ：4 GB LPDDR4
• ストレージ：eMMC オンボード 32 GB
• OS：Android 11（デフォルト、Android 13 へアップグレード可能）；Linux Yocto 5.15.47 with Qt 5.15（オプション）；Linux Ubuntu Server 22.04（オプション）
• ワイヤレス：WLAN / Bluetooth（オプション）
• RFID：HF RFID リーダー 13.56 MHz（オプション）
• 寸法：264 x 173 x 36 mm、カットアウト：250 x 159 mm
• 重量：1.2 kg
• 取り付け：パネルマウント、VESA マウント対応
• 筐体：プラスチック前面ベゼル＋金属バックカバー
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C ～ 50°C、保管温度：-20°C ～ 60°C
• 耐衝撃：MIL-STD-810H Method 516.8 Procedure I
• 振動：MIL-STD-810H Method 514.8 Procedure I
• IP 等級：前面 IP65
• 認証：CE、FCC
• I/O ポート：2 x USB 2.0 Type-A; 1 x Micro USB 2.0 OTG
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x LAN 10/100/1000 Mbps
• ビデオ：1 x Micro HDMI 出力（オプション）
• オーディオ：1 x スピーカー
• Micro SD スロット：1 x Micro SD（最大 32 GB）
• 電源：12 V DC（ターミナルブロック、デフォルト）；9～36 V（オプション）
• アダプタ：12 V 50 W
• PoE：PoE (PD) IEEE 802.3at（25 W）
• カメラ：フロント 2 MP（オプション）
• 付属品（例）：100~240 V AC→DC アダプタ、電源コード、ターミナルブロック→2.5Ø メス変換ケーブル、オープンワイヤーケーブル（端子付き）、VESA ねじ
