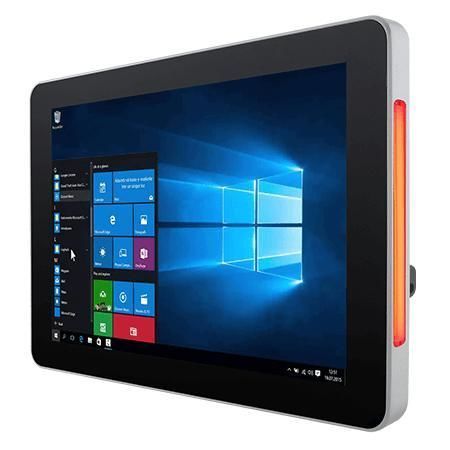

PCAP 容量型タッチスクリーンパネルPC W10IE3S-PCH2AC-POE

タッチスクリーンマルチタッチスクリーン10.1インチ

製品概要
Winmate W10IE3S-PCH2AC-POE は、Intel® Celeron® N6211（Elkhart Lake）搭載の 10.1 インチ S シリーズ HMI パネル PC です。機械制御、工場オートメーション、オペレーター向け HMI アプリケーション向けに設計され、薄型でファンレスの産業用パネルを長期安定供給することを想定しています。PCAP マルチタッチディスプレイ、デュアル 2.5 ギガビットイーサネット（PoE PD オプション対応）、両側内蔵 RGB LED ライトバー、前面 IP65、オプションの前面カメラおよび HF RFID リーダー、複数の取り付けオプションを備えています。

主な特徴

• 10.1 インチ 1280 × 800 350 nits パネル、PCAP マルチタッチ
• Intel® Celeron® Elkhart Lake N6211 プロセッサ（最大 3.0 GHz）
• ファンレス冷却設計および超低消費電力
• デュアル 2.5 ギガビットイーサネット（1 ポートは PoE PD、IEEE 802.3at、25 W 対応）
• 両側に組み込まれた RGB LED ライトバー（ステータス表示用）
• 前面 IP65（防塵・防水）
• オプションの 2 MP 前面カメラおよび HF RFID リーダー（13.56 MHz）
• 壁取付（標準）、VESA マウントなど複数の取り付けオプション

詳細

• Power over Ethernet：PoE PD は IEEE 802.3at（25 W）に準拠し、データと電力を単一ケーブルで供給可能、配線を簡素化し集中電源管理を実現します。
• スリムプロファイル：従来のパネル PC より最大 35% スリムで、フラットな前面により清掃および保守が容易です。
• P-Cap タッチ：Projected Capacitive マルチタッチ（4 点）および耐キズガラスカバーにより正確な入力を実現します。
• スマート監視と安全なアクセス：プログラム可能な RGB LED ライトバーによるリモート状態監視と、オプションの HF RFID/NFC による制限付きアクセス制御。

仕様 / 技術仕様

• 表示 – サイズ：10.1 インチ
• 表示 – タッチ / ガラス：Projected Capacitive Multi Touch Screen (P-CAP)
• 表示 – 解像度：1280 x 800
• 表示 – 輝度：350 nits
• 表示 – コントラスト比：800:1
• 表示 – 視野角：85/85/85/85
• 表示 – 有効表示領域：216.96 x 135.6 mm
• システム – プロセッサ：Intel® Celeron® N6211（最大 3.0 GHz）
• システム – メモリ：4 GB（標準）；8 GB、16 GB（オプション）
• システム – ストレージ：128 GB SSD（標準）；256 GB / 512 GB / 1 TB / 2 TB（オプション）
• システム – イーサネットコントローラ：2 x Intel® Ethernet Controller
• システム – セキュリティ：TPM 2.0
• システム – 対応 OS（オプション）：Windows 11 IoT Enterprise (64 bit)、Windows 11 Pro (64 bit)、Windows 10 IoT Enterprise (64 bit)、Linux Ubuntu 22.04
• システム – WLAN / Bluetooth：サポート（オプション）
• システム – RFID：HF RFID Reader 13.56 MHz（オプション）
• ライトバー – 両側に内蔵 RGB LED ステータスライトバー
• 機械 – 寸法：263.48 x 172 x 35.7 mm
• 機械 – カットアウト：250 x 159 mm
• 機械 – 重量：約 1.2 kg
• 機械 – 取り付け：Wall mount（標準）；VESA mount（オプション）
• 機械 – エンクロージャ：金属筐体
• 機械 – 冷却方式：ファンレス設計
• 環境 – 動作湿度：10%～90% RH（非結露）
• 環境 – 動作温度：0°C～50°C
• 環境 – 保管温度：-10°C～60°C
• 環境 – IP 等級：前面 IP65
• 認証：CE、FCC
• 入出力 – USB：2 x USB 3.2 Gen1x1 (Type-A)
• 入出力 – シリアル：1 x RS232/422/485（標準 RS232）
• 入出力 – LAN：2 x 2.5 Giga LAN RJ45（うち1ポートは PoE PD, IEEE 802.3at, 25W）
• 入出力 – オーディオ：1 x Speaker
• 入出力 – 拡張：1 x M.2 2242 B-key（SATA III SSD 用）、1 x M.2 2230 E-key（Wi‑Fi モジュール用）
• 電源 – 入力：1 x 12V DC、3-Pin Terminal Block
• 電源 – 定格：12V DC
• 電源 – アダプタ：12V 50W（付属アクセサリ）
• PoE – サポート：PoE (PD) は IEEE 802.3at（25 W）に準拠
• 付属品：100~240V AC→DC アダプタ、電源コード、Terminal Block→2.5Ø Female アダプタケーブル、Open Wire ケーブル（Terminal Block コネクタ付き）、VESA ネジ
• オプション：VESA desk stand、front side wall mount kit、glass wall mount kit（右/左）、VESA bracket mounting kit 等
