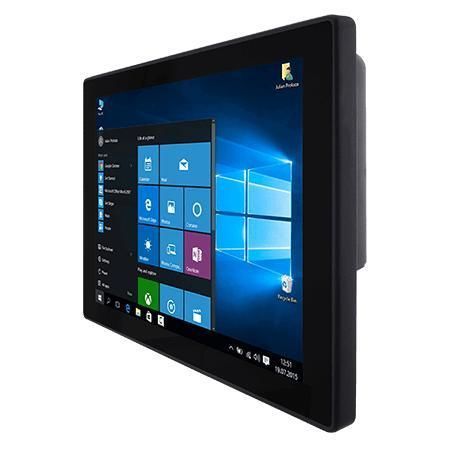

PCAP 容量型タッチスクリーンパネルPC R12IP3S-PCM2-POE

マルチタッチスクリーン12.1インチIntel® Pentium® N4200

概要
R12IP3S-PCM2-POE は、機械制御、工場自動化、オペレーターインターフェース向けに設計された 12.1 インチ HMI パネル PC です。投影型静電容量式マルチタッチ、Intel® Pentium® N4200 プロセッサ、ファンレス冷却を備え、オプションで PoE PD（IEEE 802.3at）に対応します。前面は IP65 により粉じんと飛沫から保護されます。

主な特徴

• 12.1 インチ 1024 x 768 PCAP マルチタッチ、500 nits
• Intel® Pentium® N4200（1.1 GHz、最大 2.5 GHz）
• ファンレス設計と低消費電力
• PoE PD 対応（IEEE 802.3at、25 W）を備えた LAN ポート
• オプション：2MP 前面カメラ、HF RFID リーダー（13.56 MHz）
• 前面保護等級 IP65
• TPM 2.0

PoE と設置
PoE PD によりデータと電源を単一ケーブルで供給でき、配線を簡素化して集中電源管理を可能にします。入退室管理やビルオートメーション、分散型 HMI の導入に適しています。

デザインとタッチ操作
S シリーズ筐体は薄型で真のフラット前面を採用し、清掃が容易です。ガラスカバーの P-Cap タッチは指操作に対応するマルチタッチをサポートし、擦り傷に強い設計です。

認証

• CE
• FCC

ディスプレイ

• サイズ：12.1 インチ
• タイプ：投影型静電容量式マルチタッチ（PCAP）
• 解像度：1024 x 768
• 輝度：500 nits
• コントラスト比：1000:1
• アクティブエリア：245.76 x 184.32 mm

システム仕様

• プロセッサ：Intel® Pentium® N4200（1.1 GHz、最大 2.5 GHz）
• メモリ：4 GB DDR3L（標準）、8 GB オプション
• ストレージ：128 GB SSD（標準）；256/512 GB または 1 TB オプション
• イーサネット：Intel® コントローラ x2、2 x 2.5 Giga LAN（うち1ポートは PoE 対応）
• セキュリティ：TPM 2.0
• OS：Windows 10 IoT Enterprise（64-bit）または Linux Ubuntu（オプション）
• 無線：M.2 2230 E-Key による WLAN/Bluetooth 対応（オプション）

機械仕様

• 外形寸法：296 x 227 x 46 mm
• 切欠き寸法（Cut out）：282 x 207 mm
• 重量：約 3.0 kg
• 取付：パネル／壁取付（標準）、VESA オプション
• 筐体：金属ハウジング

環境

• 動作湿度：10%～90% RH、非結露
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C
• 前面保護等級：IP65

入出力ポート

• USB：2 x USB 3.2 Gen2x1 (Type-A)
• シリアル：1 x RS232/422/485（標準 RS232）
• LAN：2 x 2.5 Giga LAN RJ45（うち1ポートは PoE PD、IEEE 802.3at、25 W）
• 映像：HDMI 1.4（オプション）
• オーディオ：2 x スピーカー
• 拡張：M.2 2242 B-key（SSD用）、M.2 2230 E-key（Wi‑Fi用）
• 電源入力：1 x 12V DC、3ピン端子台

電源と付属品

• 定格：12V DC（9~36V オプション）
• アダプタ：12V 50W
• 付属品：100–240V AC→DC アダプタ、電源ケーブル、端子台アダプタケーブル、VESA ネジ
• オプション：VESA デスクスタンド（品番 9B0000000412）

技術仕様

• モデル：R12IP3S-PCM2-POE
• 表示：12.1" PCAP、1024 x 768、500 nits
• プロセッサ：Intel® Pentium® N4200
• メモリ／ストレージ：4 GB／128 GB SSD 標準
• イーサネット：デュアル 2.5 Giga LAN、1ポート PoE 対応
• 前面保護：IP65
• 認証：CE、FCC
