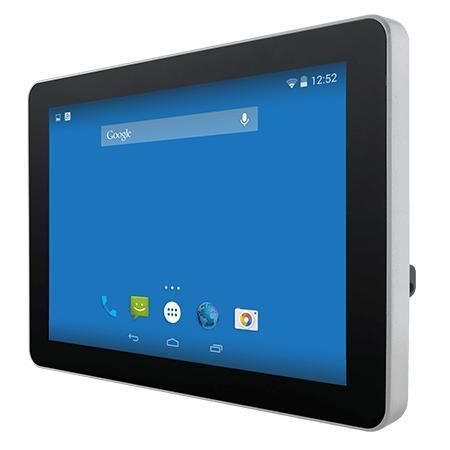

PCAP 容量型タッチスクリーンパネルPC W10FA3S-PCH2-POE

タッチスクリーンマルチタッチスクリーン10.1インチ

製品概要
Winmate W10FA3S-PCH2-POE は NXP i.MX6 デュアルコア 1.0 GHz 搭載の 10.1インチ S シリーズ HMI パネルPCです。機械制御、工場自動化、オペレータ用 HMI での長期供給、ファンレス動作、PoE による簡易配線が求められる用途向けに設計されています。前面はフラット構造で前面 IP65 を備えます。

主な特長

• 10.1" 1280 x 800 ディスプレイ、投影型静電容量式マルチタッチ（PCAP）
• ファンレス冷却、超低消費電力設計
• PoE（PD、IEEE 802.3at）対応
• オプション：2MP フロントカメラ、HF RFID リーダー（13.56 MHz）
• フラットで薄型の前面は清掃や見える化用途に適合
• 前面 IP65（防水・防塵）

概要 — 注目機能

• Power over Ethernet (PoE)： データと電源を1本のケーブルで供給し、配線を簡素化してアクセス制御や自動化システムの電源集中管理を可能にします。
• Sシリーズデザイン： 従来のパネルPCより最大35%薄く、前面が完全にフラットで清掃・維持が容易です。
• P-Cap タッチ： 4点マルチタッチをサポートするガラスカバーで、耐傷性を備えた確実な操作性を提供します。
• 前面 IP65： 前面をシールして飛沫や粉塵から保護する設計です。

仕様

• モデル：W10FA3S-PCH2-POE
• ブランド：Winmate
• 表示：10.1 inches、1280 x 800、350 nits、コントラスト 800:1、有効表示領域 216.96 x 135.6 mm、視野角 85/85/85/85
• タッチ/ガラス：Projected Capacitive Multi-Touch（PCAP）、4点
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC 16 GB（標準）、32 GB（オプション）
• OS（オプション）：Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 + Qt 5.5
• 接続性：LAN RJ45（PoE PD、IEEE 802.3at）、WLAN/Bluetooth オプション、Micro HDMI（オプション）
• I/O：1 x コンソール（Mini USB）、1 x USB OTG、1 x USB 2.0 Type-A、1 x RS232/422/485（標準 RS232）、1 x Micro SD、1 x mPCIe（Wi‑Fi用）、1 x CANBUS（D-sub9）、1 x スピーカー
• 寸法（W x H x D）：264.57 x 173.29 x 35.7 mm、切り欠き（Cut-out）：250 x 159 mm
• 質量：1.2 kg
• 取付：パネル取付（標準）、VESA（オプション）
• 筐体：プラスチック前面ベゼル + 金属リアカバー
• 動作環境：0°C〜50°C、保存温度 -10°C〜60°C、湿度 10%〜90% RH（非結露）
• 保護等級：前面 IP65
• 電源：12V DC 入力（2ピン端子）、アダプタ 12V 50W（参照/同梱）、PoE PD は IEEE 802.3at 準拠（最大25 W）
• 付属品：100~240V AC to DC アダプタ、電源ケーブル、端子台→2.5Ø メス変換ケーブル、オープンワイヤーケーブル（端子台コネクタ付）、VESA ネジ
• オプション：VESA デスクスタンド、フロントサイド壁取付キット、ガラス壁取付キット（左右）、VESA ブラケットキット
• 認証：CE、FCC
