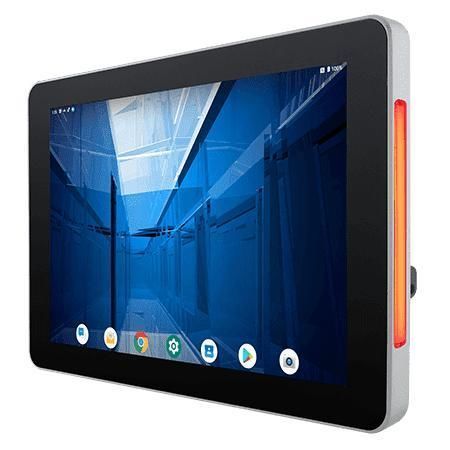

マルチタッチスクリーンパネルPC W10MG3S-PCH2AC-POE

タッチスクリーンPCAP 容量型タッチスクリーン10.1インチ

製品概要
Winmate W10MG3S-PCH2AC-POE は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 10.1インチ S シリーズの HMI パネルPC です。10.1" 1280×800 の投影型静電容量式（P‑CAP）マルチタッチ表示、ARM A78+A55 オクタコア、ファンレス設計、前面 IP65 保護を備えます。

製品サマリ
S シリーズは 4 点 P‑CAP マルチタッチ、内蔵 RGB LED ライトバー、PoE（PD）対応、およびオプションの 2MP フロントカメラや HF RFID リーダーなどのモジュラー機能を提供します。会議室予約端末、入退室管理、部屋情報表示、工業用 HMI などの用途に適しています。

主な特徴

• 10.1" 1280×800、Projected Capacitive マルチタッチ（P‑CAP）
• 内蔵 RGB LED ライトバー（プログラム可能、両側）
• PoE サポート（PD: IEEE 802.3at, 25 W）
• オプションの 2MP フロントカメラ
• オプションの HF RFID リーダー（13.56 MHz）
• 前面 IP65（防水・防塵）
• ファンレス冷却による静音・低消費電力運用

製品のハイライト
ファンレスの熱設計はヒートシンクとベーパー チャンバーを用い、産業環境での静音かつ安定した動作を実現します。統合 RGB ライトバーは状態表示を視覚的に示します。PoE により単一のイーサネット ケーブルで電力とデータを供給可能で、設置の柔軟性が向上します。WLAN/BT や HF RFID/NFC のオプションで接続性と識別機能を拡張できます。

認証
CE、FCC。

技術仕様

• 表示: 10.1 inches, 1280×800, 輝度 350 nits, コントラスト 800:1, 有効表示領域 216.96×135.6 mm
• タッチ/ガラス: Projected Capacitive Multi Touch Screen
• プロセッサ: ARM 2×A78 2.0 GHz + 4×A55 2.0 GHz
• メモリ: 4 GB LPDDR4
• ストレージ: 32 GB onboard
• OS: Android 13（既定）；オプションで Linux Yocto 5.15.47 + Qt 5.15、Ubuntu 22.04
• 無線: WLAN（オプション）、Bluetooth（オプション）
• RFID: HF 13.56 MHz（オプション）
• 寸法: 264×173×36 mm；切欠き寸法 250×159 mm；質量 1.2 kg
• 取付: パネルマウント、VESA マウント
• 筐体: Metal housing；冷却: Fanless
• 環境: 動作湿度 10%–90% RH（非結露）；動作温度 0°C–50°C；保存温度 ‑20°C–60°C
• 耐衝撃・耐振動: MIL‑STD‑810H Methods 516.8 & 514.8
• IP 等級: Front IP65
• 入出力: 2×USB 2.0 Type A；1×USB 2.0 Type C (OTG)；1×RS232/422/485（既定 RS232）；1×LAN 10/100/1000 Mbps；Micro HDMI（オプション）；1×スピーカー；1×Micro SD
• 電源: 標準 12 V DC（ターミナルブロック）；オプション 9–36 V；アダプタ 12 V 50 W；付属品: 100–240 V AC→DC アダプタ、電源コード等
• PoE: PD IEEE 802.3at（25 W）
