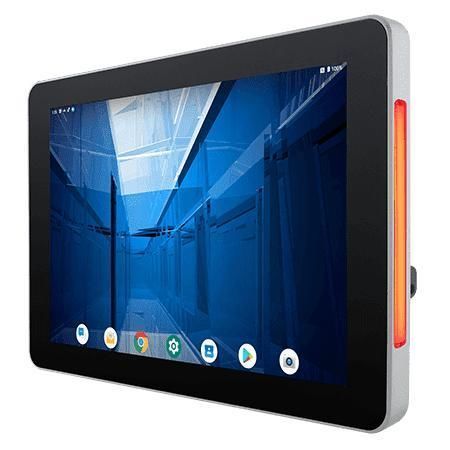

マルチタッチスクリーンパネルPC W10IM3S-PCH2AC-POE

PCAP 容量型タッチスクリーンタッチスクリーン10.1インチ

製品概要
Winmate W10IM3S-PCH2AC-POEは、10.1インチのARM A53 SシリーズHMIパネルPCで、機械制御、工場自動化、およびオペレーターHMI向けに設計されています。前面IP65の防水防塵、ファンレス冷却、PoE機能、超低消費電力、内蔵RGB LEDライトバー、オプションのフロントカメラおよびHF RFIDリーダーなどを特徴とし、過酷な環境やミッションクリティカルな用途での長期的なライフサイクル供給と信頼性を重視する用途に適しています。

主な特徴

• 10.1インチ、1280×800 解像度、投影型静電容量式マルチタッチ（P-CAP）
• ファンレス冷却システムと超低消費電力設計
• PoE（Power over Ethernet）機能をサポート（PD: IEEE 802.3at、25 W）
• オプションの2MPフロントカメラ
• オプションのHF RFIDリーダー（13.56 MHz）
• 会議室予約・入退室管理などのアプリケーションに適したスタイリッシュな薄型デザイン
• 前面 IP65 の防水・防塵設計
• 内蔵RGB LEDライトバー（左右両側）によるステータス表示
• Android または Linux オペレーティングシステムのサポート

Power over Ethernet（PoE）
PoEによりデータと電源を1本のケーブルで供給でき、設置を簡素化してケーブル数を削減します。集中電源管理が可能となり、アクセス制御や産業オートメーションでのコスト効率の高いソリューションを実現します。

スタイリッシュなデザイン
SシリーズHMIは従来のパネルPCより薄型（約35%薄い）で、真のフラット表面により清掃性やメンテナンスが容易です。モダンなインテリアやエクステリアに適合する外観設計です。

P-Cap タッチと保護ガラス
ガラスカバーレンズによりスクラッチから保護され、4点マルチタッチをサポートする投影型静電容量式タッチスクリーンで指操作が可能です。これにより操作性とユーザーエクスペリエンスが向上します。

LEDライトバーとHF RFID/NFC
内蔵LEDライトバーは遠隔でもプロセスのステータスを示し、ディスプレイをオフにしたままステータスを把握できます。ライトバーは赤・緑・青・オレンジの色をプログラム可能です。HF RFID/NFCにより担当者限定のアクセス制御が可能になります。

前面 IP65（防水・防塵）
前面がIP65で密閉されており、埃や水の飛沫から保護されます。

製品情報（補足）
本製品は薄型でメンテナンス性に優れたデザイン、堅牢な金属ハウジング、パネルマウントおよびVESAマウント対応を備え、産業用途向けに最適化されたI/O構成と環境耐性を提供します。

caractéristiques / spécifications techniques

• ディスプレイ：10.1インチ、投影型静電容量式マルチタッチ（P-CAP）
• 解像度：1280 x 800
• パネル輝度：350 nits（オプションで1000 nits記載あり）
• コントラスト比：800:1
• 視野角：85/85/85/85
• アクティブエリア：216.96 x 135.6 mm
• プロセッサ：ARM A53（クアッドコア 2.0 GHz）
• メモリ：4 GB LPDDR4
• ストレージ：eMMC オンボード 32 GB
• OS：Android 11（デフォルト、Android 13へアップグレード可能）、Linux Yocto 5.15.47 with QT 5.15（オプション）、Linux Ubuntu Server 22.04（オプション）
• 無線：WLAN（オプション）
• Bluetooth：サポート（オプション）
• RFID：HF RFID リーダー 13.56 MHz（オプション）
• ライトバー：両側に内蔵RGB LEDステータスライトバー
• 寸法：264 x 173 x 36 mm
• 開口寸法（Cut out）：250 x 159 mm
• 重量：約1.2 kg
• マウント：パネルマウント、VESAマウント対応
• 筐体：金属ハウジング
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C～50°C
• 保存温度：-20°C～60°C
• 耐衝撃：MIL-STD-810H Method 516.8 Procedure I
• 耐振動：MIL-STD-810H Method 514.8 Procedure I
• IP等級：前面 IP65
• 認証：CE、FCC
• I/Oポート：USB ポート 2 x USB 2.0 Type A、1 x Micro USB 2.0 OTG
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x LAN 10/100/1000 Mbps
• ビデオ：1 x Micro HDMI 出力（オプション）
• オーディオ：1 x スピーカー
• SDカードスロット：1 x Micro SD（最大 32 GB）
• 電源：12V DC（ターミナルブロック、デフォルト）、9～36V オプション
• アダプタ：12V 50W（付属アクセサリとして記載）
• PoE：PoE (PD) は IEEE 802.3at に準拠（25 W）
• カメラ：フロントカメラ 2MP（オプション）
• 付属品（例）：100～240V AC→DCアダプタ、電源コード、ターミナルブロック変換ケーブル、オープンワイヤーケーブル、VESAネジ 等
