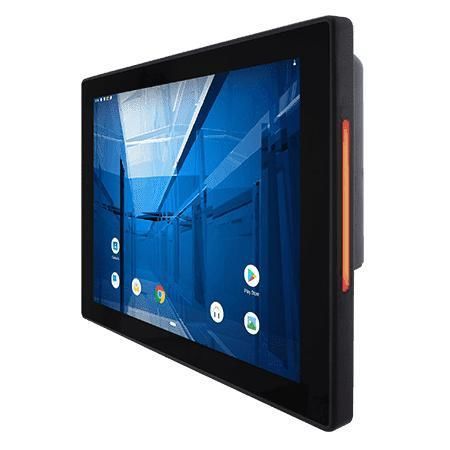

マルチタッチスクリーンパネルPC R12IM3S-PCM2AC-POE

TFT LCDPCAP 容量型タッチスクリーン12.1インチ

製品概要
Winmate R12IM3S-PCM2AC-POE は、機械制御、工場自動化、オペレーター HMI 向けに設計された 12.1" S シリーズ HMI パネル PC（ARM A53搭載）です。薄型の金属筐体、前面 IP65、ファンレス冷却、組み込み RGB LED ライトバー、オプションの HF RFID および PoE による簡素な配線を特徴とします。

主な特徴

• 12.1" 1024 x 768 TFT LCD、投影型静電容量式マルチタッチ（PCAP）対応
• ファンレス冷却と低消費電力設計
• Power over Ethernet（PoE、PD）IEEE 802.3at（25 W）対応
• オプション：HF RFID リーダー（13.56 MHz）
• 内蔵 RGB LED ステータスライトバー
• 前面 IP65（防塵・防水）
• Android（標準）または Linux（オプション）対応

製品ハイライト
Power over Ethernet: PoE によりデータと電源を単一ケーブルで供給でき、配線を簡素化して集中電源管理を可能にします。アクセス制御や自動化機器への適用に有利です。

薄型デザイン
S シリーズは従来のパネル PC より約 35% 薄く、フラットな前面は清掃性に優れ、工場や制御室のモダンな意匠に適合します。

P‑Cap タッチ
投影型静電容量式ガラスで耐傷性を確保し、直感的なマルチタッチ操作（4 点）に対応します。

LED ライトバー & HF RFID/NFC
プログラム可能な RGB LED ライトバー（4 色）で遠距離からステータスを表示。オプションの HF RFID/NFC（13.56 MHz）により限定的な入退室管理やオペレーター認証が可能です。

保護等級
前面は IP65 シールにより粉塵や水の飛沫から保護され、産業環境に適しています。

技術仕様

• ディスプレイサイズ：12.1 inches
• タッチ / ガラス：Projected Capacitive Multi-Touch Screen
• 解像度：1024 x 768
• パネル輝度：500 nits
• コントラスト比：1000:1
• 視野角：89/89/89/89
• アクティブエリア：245.76 x 184.32 mm
• プロセッサ：ARM A53（クアッドコア 2.0 GHz）
• メモリ：4 GB LPDDR4
• ストレージ：32 GB eMMC onboard
• OS：Android 11（標準、Android 13 へアップグレード可）；Linux Yocto 5.15.47 + QT 5.15（オプション）；Linux Ubuntu Server 22.04（オプション）
• 無線 / Bluetooth：オプション
• RFID：HF RFID リーダー 13.56 MHz（オプション）
• ライトバー：両側に内蔵 RGB LED ステータスライトバー
• 外形寸法：296 x 227 x 46 mm
• パネル切欠き（Cut out）：282 x 207 mm
• 質量：3.4 kg
• 取付：VESA / パネルマウント
• 筐体：金属
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH（結露しないこと）
• 動作温度：0°C～50°C
• 保存温度：-20°C～60°C
• 衝撃：MIL-STD-810H Method 516.8 Procedure I
• 振動：MIL-STD-810H Method 514.8 Procedure I
• 保護等級：Front IP65
• 認証：CE、FCC
• USB：2 x USB 2.0 Type-A；1 x Micro USB 2.0 OTG
• シリアル：1 x RS232/422/485（標準 RS232）
• LAN：1 x 10/100/1000 Mbps
• 映像出力：1 x Micro HDMI（オプション）
• オーディオ：2 x スピーカー
• SD スロット：1 x Micro SD（最大 32 GB）
• 電源定格：12 V DC（Terminal Block、標準）；オプション 9～36 V
• アダプタ：12 V 50 W
• PoE：PoE (PD) IEEE 802.3at（25 W）
• 付属品：100~240 V AC-DC アダプタ、電源ケーブル、Terminal Block→2.5Ø メス変換ケーブル、オープンワイヤーケーブル（端子ブロック用）、VESA ねじ
