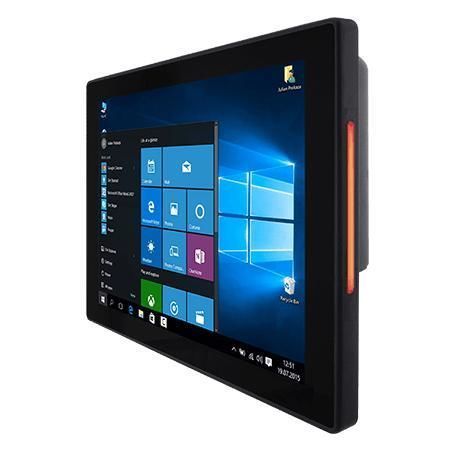

マルチタッチスクリーンパネルPC R12IP3S-PCM2AC-POE

PCAP 容量型タッチスクリーン12.1インチIntel® Pentium® N4200

概要
R12IP3S-PCM2AC-POEは、Intel® Pentium® N4200を搭載した12.1インチSシリーズのHMIパネルPCで、機械制御、工場自動化、オペレーター向けインターフェース用途に設計されています。ファンレス冷却、低消費電力、前面IP65シール、およびオプションのPoE対応を備え、設置の簡素化と電源の集中管理を可能にします。

主な特徴

• 12.1インチ 1024 x 768、投影型静電容量方式マルチタッチ（PCAP）
• ファンレス冷却と超低消費電力
• PoE対応（PD、IEEE 802.3at、25 W）
• オプションの2MPフロントカメラ
• オプションのHF RFIDリーダー（13.56 MHz）
• 両側内蔵のRGB LEDステータスライトバー（色プログラム可能）
• 前面IP65 — 防水・防塵
• 清掃しやすい薄型のフラットデザイン

設計と運用のハイライト

• PoEにより配線を削減して電源の集中管理が可能 — アクセス制御や産業用自動化に適合
• 耐傷性のあるガラスカバーを備えたP-Capタッチは4点マルチタッチをサポート
• RGBライトバーにより遠隔での状態表示が可能（赤/緑/青/橙）

認証

• CE
• FCC

仕様 / 技術仕様

• 表示: 12.1 inches
• タッチ / ガラス: Projected Capacitive Multi Touch Screen（PCAP）
• 解像度: 1024 x 768
• パネル輝度: 500 nits
• コントラスト比: 1000:1
• 視野角: 89/89/89/89
• 有効表示領域: 245.76 x 184.32 mm
• プロセッサ: Intel® Pentium® N4200 1.1 GHz（最大2.5 GHz）
• メモリ: 4 GB（標準）、8 GB（オプション）
• ストレージ: 128 GB SSD（標準）；オプション 256 GB / 512 GB / 1 TB
• イーサネット: 2 x Intel® Ethernet コントローラ（2 x 2.5 Giga RJ45）；1ポートはPoE PD対応（IEEE 802.3at、25 W、オプション）
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise（64-bit）オプション；Linux Ubuntu オプション
• 無線 / BT: オプション
• RFID: HF RFIDリーダー 13.56 MHz（オプション）
• ライトバー: 両側内蔵 RGB LED ステータスライトバー
• 機械寸法: 296 x 227 x 46 mm
• カットアウト: 282 x 207 mm
• 重量: 約 3.0 kg
• 取付: 壁掛け（標準）；VESA マウント（オプション）
• エンクロージャ: 金属筐体
• 冷却: ファンレス設計
• 動作湿度: 10%～90% RH（結露なきこと）
• 動作温度: 0°C～50°C
• 保管温度: -10°C～60°C
• IP等級: 前面 IP65
• 認証: CE、FCC
• 入出力ポート: 2 x USB 3.2 Gen2x1 (Type-A); 1 x RS232/422/485 (標準 RS232)
• LAN: 2 x 2.5 Giga RJ45（うち1ポートはPoE PDオプション）
• オーディオ: 2 x スピーカー
• 拡張: 1 x M.2 2242 B-key（SATA III SSD用）；1 x M.2 2230 E-key（Wi‑Fiモジュール用）
• 映像（オプション）: HDMI 1.4
• 電源入力: 1 x 12 V DC、3ピン端子台
• アダプタ / 定格: 12 V DC（標準）；12 V 50 W アダプタ
• PoE: PoE (PD) は IEEE 802.3at（25 W）に準拠
• 付属品: AC 100–240 V → DC アダプタ、電源ケーブル、端子台→2.5Ø メス変換ケーブル、開放線ケーブル（端子台コネクタ付）、VESAネジ
• オプションアクセサリ: VESA デスクスタンド (9B0000000412)
