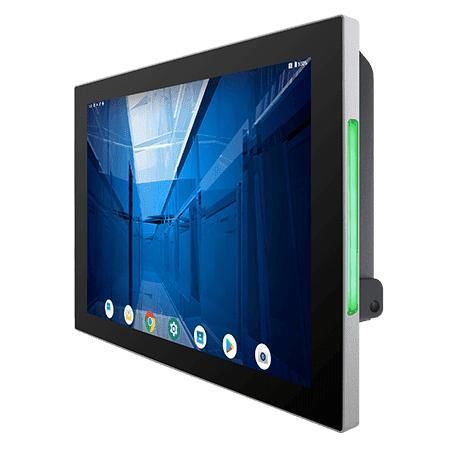

マルチタッチスクリーンパネルPC R15IM3S-PCC3AC-POE

タッチスクリーンPCAP 容量型タッチスクリーン15インチ

製品概要
Winmate R15IM3S-PCC3AC-POEは、ARM A53クアッドコアを搭載した15インチSシリーズのHMIパネルPCで、機械制御、工場自動化、オペレーター向けHMI用途に最適です。15.0インチ（1024 x 768）TFT表示、投影型静電容量式マルチタッチ、ファンレス冷却による超低消費電力、PoE対応により設置と集中給電管理を簡素化します。オプションで2MPフロントカメラやHF RFIDリーダー（アクセス制御）を選択可能です。フラットで薄型のデザインに加え、RGB LEDライトバーを内蔵し遠隔で状態表示が可能です。

主な特徴

• 15.0インチ 1024 x 768 TFT、投影型静電容量式マルチタッチ（P‑Cap）
• ファンレス冷却、超低消費電力
• Power over Ethernet（PoE）対応（IEEE 802.3at PD）
• オプション：2MPフロントカメラ
• オプション：HF RFIDリーダー（13.56 MHz）
• 薄型のtrue‑flatデザインで会議室予約、アクセス制御、情報端末に適合
• 前面 IP65（防塵・防水）
• 両側に内蔵されたRGB LEDライトバー
• AndroidまたはLinuxをサポート

Power over Ethernet (PoE)
PoEはデータと電力を1本のケーブルで供給し、配線を簡素化して電源の集中管理を可能にします。分散配置のアクセス制御や産業オートメーションに適したソリューションです。

デザイン
Sシリーズは従来のパネルPCより約35%薄型です。真のフラットガラス面は清掃が容易で、屋内や屋根付き屋外の設置に適したモダンな外観を提供します。

P‑Capタッチ
強化ガラスカバーにより耐キズ性があり、4点マルチタッチをサポートして直感的で応答性の高い操作を実現します。

LEDライトバーとHF RFID/NFC
内蔵のRGBライトバーは遠くから機器やプロセスの状態を示し、プログラム可能な色設定をサポートします。オプションのHF RFID/NFCは制限付きアクセス制御を提供します。

前面 IP65
前面はIP65でシールされており、塵や水しぶきから保護されて産業環境での信頼動作を確保します。

認証
CE、FCC

付属品

• AC 100~240V to DC アダプタ
• 電源コード
• ターミナルブロック→2.5Øメス変換ケーブル
• オープンワイヤーケーブル（ターミナルブロックコネクタ付き）
• VESAネジ

特長 / 技術仕様

• Display - Size: 15.0 inches
• Display - Touch / Glass: Projected Capacitive Multi Touch Screen
• Display - Resolution: 1024 x 768
• Display - Panel Brightness: 300 nits
• Display - Contrast Ratio: 2000:1
• Display - View Angles: 88, 88, 88, 88
• Display - Active Area: 304.1 x 228.1 mm
• System - Processor: ARM A53 (Quad Core 2.0 GHz)
• System - Memory: 4 GB LPDDR4
• System - Storage: eMMC onboard 32 GB
• System - Operating System: Android 11 (default, upgradeable to Android 13); optional Linux Yocto 5.15.47 with Qt 5.15; optional Linux Ubuntu Server 22.04
• System - WLAN: Support (optional)
• System - BT: Support (optional)
• System - RFID: HF RFID Reader 13.56 MHz (optional)
• System - Light Bar: Built-in RGB LED Status Light Bar, on both sides
• Mechanical - Dimension: 363.4 x 277.86 x 44.5 mm
• Mechanical - Cut out: 346.5 x 261 mm
• Mechanical - Weight: 3.6 kg
• Mechanical - Mounting: Panel mount; VESA mount
• Mechanical - Enclosure: Metal Housing
• Mechanical - Cooling System: Fanless Design
• Environment - Operating Humidity: 10% to 90% RH, Non-Condensing
• Environment - Operating Temperature: 0°C to 50°C
• Environment - Storage Temperature: -20°C to 60°C
• Environment - Shock: MIL-STD-810H Method 516.8 Procedure I
• Environment - Vibration: MIL-STD-810H Method 514.8 Procedure I
• Environment - IP rating: Front IP65
• Certification: CE, FCC
• IO Ports - USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• IO Ports - Serial: 1 x RS232/422/485 (Default RS232)
• IO Ports - LAN: 1 x LAN 10/100/1000 Mbps
• IO Ports - Video: 1 x Micro HDMI Output (Optional)
• IO Ports - Audio: 2 x Speaker
• IO Ports - SD Card Slot: 1 x Micro SD card slot (Max 32 GB)
• Power - Power Rating: 12 V DC with Terminal Block (Default); 9~36 V (Optional)
• Power - Adapter: 12 V 50 W
• Power - PoE: PoE (PD) follows IEEE 802.3at (25 W)
• Camera - Front Camera: 2 MP (Optional)
