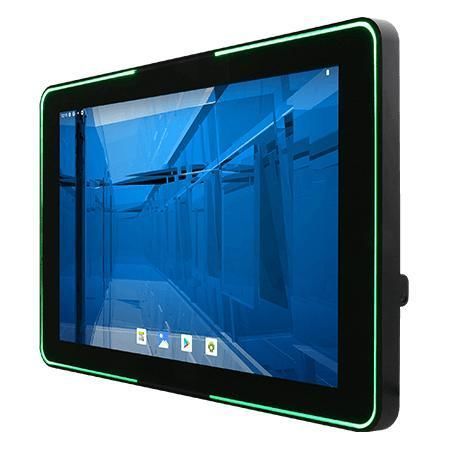

タッチスクリーン付きパネルPC W10IM3S-PCH2LB-PoE

マルチタッチスクリーンPCAP 容量型タッチスクリーン10.1インチ

Overview
Winmate W10IM3S-PCH2LB-PoEは、機械制御、工場自動化、およびオペレーターHMI向けの10.1インチARM A53 SシリーズHMIパネルPCです。1280×800の投影型静電容量式マルチタッチディスプレイ、PoE対応、全周RGB LEDステータスライトバーを備え、オプションのHF RFID（13.56 MHz）やAndroid／Linuxのサポートにより、アクセス制御や会議室予約、産業用HMI用途に適しています。

主な特徴

• 10.1インチ 1280×800 投影型静電容量式マルチタッチ (P‑CAP)
• Power over Ethernet対応 (PD IEEE 802.3at, 25 W)
• 全周囲RGB LEDステータスライトバー内蔵（360°視認）
• オプションのHF RFIDリーダー (13.56 MHz)
• スリムなtrue‑flatデザインで清掃が容易、公共向け設置に適合
• Android（標準）またはLinux（オプション）をサポート

デザインと接続性
Sシリーズはエッジのないフラットな前面を採用し、外観・清掃性を向上させます。PoEは1本のケーブルでデータと電力を供給でき、設置の簡素化と集中電源管理を可能にします。内蔵ライトバーは視覚的な状態表示を行い、オプションのRFIDは安全なアクセスを提供します。

堅牢性と環境
前面はIP65等級で防塵・防水飛沫に対応します。製品はMIL‑STD‑810Hの衝撃・振動要件に準拠しており、過酷な産業環境での信頼性ある動作をサポートします。

認証

• Front IP65
• MIL‑STD‑810H
• FCC
• CE

技術仕様

• 表示 — サイズ: 10.1 inches; Touch/Glass: Projected Capacitive Multi Touch; 解像度: 1280×800; 輝度: 350 nits; コントラスト: 800:1; 視野角: 85/85/85/85; 有効表示領域: 216.96×135.6 mm
• システム — プロセッサ: ARM A53 (Quad Core 2.0 GHz); メモリ: 4 GB LPDDR4; ストレージ: 32 GB eMMC onboard; OS: Android 11 (標準、Android 13へアップグレード可能); Linux Yocto 5.15.47 with QT 5.15 および Ubuntu Server 22.04 (オプション)
• 接続 — LAN: 1×RJ45 10/100/1000 Mbps; USB: 2×USB 2.0 Type‑A, 1×Micro USB 2.0 OTG; シリアル: 1×RS232/422/485 (デフォルト RS232); ビデオ: 1×Micro HDMI (オプション); SD: 1×Micro SD (max 32 GB); オーディオ: 1×Speaker
• 機構 — 外形寸法: 265×173×38 mm; 切欠き寸法: 250×159 mm; 重量: 1.2 kg; 取付: Panel mount、VESA; エンクロージャ: プラスチック前面ベゼル + 金属バックカバー; 冷却: ファンレス
• 環境 — 動作湿度: 10%–90% RH 非結露; 動作温度: 0°C–50°C; 保管温度: -20°C–60°C; 衝撃/振動: MIL‑STD‑810H準拠
• 電源・付属品 — 電源: 12V DC Terminal Block (標準)、オプション 9–36V; アダプタ: 12V 50W; PoE (PD): IEEE 802.3at (25 W); 付属品: AC‑DCアダプタ、電源ケーブル、Terminal Block→2.5Øメス変換ケーブル、Open Wireケーブル、VESAねじ
