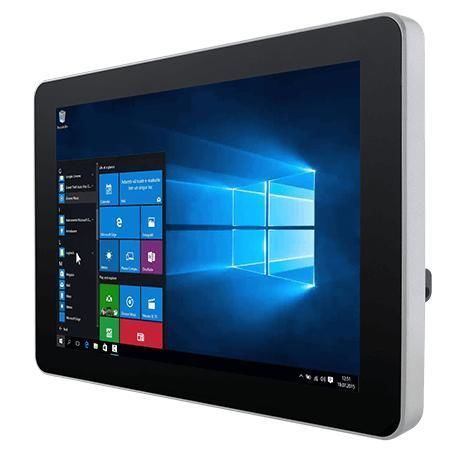

PCAP 容量型タッチスクリーンパネルPC W10IP3S-PCH2-POE

マルチタッチスクリーン10.1インチIntel® Pentium® N4200

製品概要
Winmate W10IP3S-PCH2-POE は、機械制御、工場自動化、オペレーター向けインターフェースに適した 10.1インチ HMI パネルPC です。産業向け購入担当者、OEM、システムインテグレーターを対象に、現場での安定動作と長期供給を重視した設計です。

主な特徴

• 10.1インチ 1280 x 800 投射静電容量式 (P-Cap) マルチタッチ
• Intel® Pentium® N4200（Apollo Lake）
• ファンレス設計で低消費電力
• デュアル Intel イーサネットコントローラ（2 x 2.5 Giga LAN）、PoE（PD, IEEE 802.3at, 25 W）対応オプション
• 前面 IP65 防水・防塵
• オプション：2MP フロントカメラ、HF RFID リーダー（13.56 MHz）
• 薄型の true-flat デザインでアクセスコントロールやキオスク用途に適合

Power over Ethernet
PoE によりデータと電源を1本のケーブルで供給でき、設置工数と配線を削減し、集中管理を容易にします。アクセス制御や分散型の自動化ノードに有効です。

デザイン
Sシリーズは従来のパネルPCより約35%薄型化されています。フラットな前面は清掃が容易で、現代的な産業・商業環境に馴染みます。

P-Cap タッチ
投射型静電容量方式は4点マルチタッチをサポートし、強化ガラスのカバーで耐キズ性を確保しつつ高精度なタッチ操作を実現します。

前面 IP65
前面は IP65 相当で密封されており、塵や水しぶきから保護されるため過酷な環境でも信頼して使用できます。

技術仕様

• 表示: 10.1インチ 1280 x 800、350 nits（1000 nits オプション）、コントラスト 800:1、アクティブエリア 216.96 x 135.6 mm
• プロセッサ: Intel® Pentium® N4200 1.1 GHz（最大 2.5 GHz）
• メモリ: 4 GB DDR3L（標準）、8 GB オプション、1 x SO-DIMM
• ストレージ: 128 GB SSD（標準）、256/512 GB/1 TB オプション、M.2 2242 SATA III スロット
• イーサネット: 2 x Intel® Ethernet Controller（2 x 2.5 Giga LAN RJ45）、1ポート PoE PD オプション
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise（64bit）オプション、Linux Ubuntu 20.04/18.04 オプション
• 無線: WLAN/Bluetooth オプション（M.2 2230 E-key）
• RFID: HF 13.56 MHz オプション
• 寸法: 264.57 x 173.29 x 35.7 mm、開口 250 x 159 mm、重量 約1.2 kg
• 取付: パネル取り付け（標準）、VESA オプション
• 筐体: 樹脂前面ベゼル＋金属背面カバー
• I/O: 2 x USB 3.2 Gen2x1 Type-A、1 x RS232/422/485（標準 RS232）、HDMI 1.4 オプション、1 x スピーカー
• 電源: 1 x 12V DC（3ピン端子ブロック）、アダプタ 12V 50W、PoE PD IEEE 802.3at（25 W）オプション
• 動作環境: 0°C〜50°C、保存 -10°C〜60°C、湿度 10%〜90% RH（結露なきこと）
• 前面保護: IP65、認証: CE、FCC
• 付属品: ACアダプタ 100~240V、電源コード、端子変換ケーブル等；オプション: VESAスタンド、壁面/ガラス取付キット
