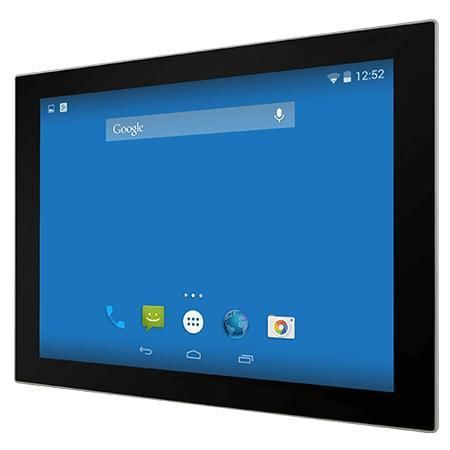

カラー液晶ディスプレーパネルPC R15FA3S-PCC3-POE

マルチタッチスクリーンTFT LCDPCAP 容量型タッチスクリーン

製品概要
Winmate R15FA3S-PCC3-POEは、NXP i.MX6を搭載した15.0" SシリーズのHMIパネルPCで、機械制御、工場の自動化、およびオペレーター用HMIを想定した製品です。15.0" 1024 x 768 TFT（投影型静電容量式マルチタッチ）、ファンレス低消費電力設計、オンボードeMMCおよびPoE PD対応（IEEE 802.3at、最大25 W）を特徴とします。

主な特徴

• 15.0" 1024 x 768 TFT LCD（投影型静電容量式マルチタッチ／PCAP）
• NXP i.MX6 デュアルコア 1.0 GHz（クアッドコアはオプション）
• ファンレス設計による低消費電力
• オンボード LPDDR3 1 GB（2 GB オプション）
• オンボード eMMC 16 GB（32 GB オプション）
• PoE IEEE 802.3at（PD、最大 25 W）対応
• オプションの HF RFID リーダー（13.56 MHz）
• 前面 IP65 相当（防塵・防沫）

認証

• CE
• FCC

製品のポイント

• Power over Ethernet：データと電力を1本のケーブルで供給でき、設置の簡素化と電源の集中管理を実現します（入退室管理や産業オートメーションに適する）。
• Sシリーズの薄型設計：従来のパネルPCより薄く、前面がフラットで清掃や保守が容易です。
• P‑Capタッチ：ガラスカバーでキズに強く、4点マルチタッチに対応して安定したタッチ操作が可能です。
• 前面 IP65：前面を密閉しており、粉じんや水しぶきから保護します。

仕様 / 技術仕様

• ディスプレイ - サイズ：15.0 inches
• ディスプレイ - タッチ / ガラス：Projected Capacitive Multi Touch Screen
• ディスプレイ - 解像度：1024 x 768
• ディスプレイ - 輝度：300 nits
• ディスプレイ - コントラスト比：2000:1
• ディスプレイ - 視野角：88/88/88/88
• ディスプレイ - 有効表示領域：304.1 x 228.1 mm
• システム - プロセッサ：NXP i.MX6 Dual Core 1.0 GHz（クアッドコアオプション）
• システム - メモリ：1 GB LPDDR3（標準）；2 GB オプション
• システム - ストレージ：オンボード eMMC 16 GB（標準）；32 GB オプション
• システム - OS：Linux Ubuntu 18.04（オプション）；Android 6.0（オプション）；Debian 7.0（オプション）；Linux 4.1.15 QT 5.5（オプション）
• システム - WLAN / Bluetooth：オプションサポート
• システム - RFID：HF RFID リーダー 13.56 MHz（オプション）
• メカニカル - 寸法：363.4 x 277.86 x 45.2 mm
• メカニカル - 切欠き寸法 (Cut out)：346.5 x 261 mm
• メカニカル - 重量：約 3.5 kg
• メカニカル - 取付：パネルマウント（標準）；VESA マウント（オプション）
• メカニカル - ハウジング：金属筐体
• メカニカル - 冷却：ファンレス設計
• 環境 - 動作湿度：10% ～ 90% RH（結露なきこと）
• 環境 - 動作温度：0°C ～ 50°C
• 環境 - 保管温度：-20°C ～ 60°C
• 環境 - IP 等級：前面 IP65
• 認証：CE, FCC
• インターフェース - USB：1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type‑A)
• インターフェース - シリアル：1 x RS232/422/485（標準 RS232）
• インターフェース - LAN：1 x RJ45 (PoE PD, IEEE 802.3at 対応)
• インターフェース - ビデオ：1 x Micro HDMI（オプション）
• インターフェース - オーディオ：1 x Speaker
• インターフェース - SD：1 x Micro SD カードスロット
• インターフェース - 拡張：1 x mPCIe（Wi‑Fiモジュール用、半サイズ）
• インターフェース - CANBUS：1 x CANBUS, D‑sub9
• 電源 - 入力：1 x 12V DC, 2ピン端子ブロック
• 電源 - 定格：12V DC; アダプタ 12V 50W
• 電源 - PoE：PoE (PD) は IEEE 802.3at 準拠（最大 25 W）
• 付属品：100~240V AC to DC アダプタ、電源コード、ターミナルブロック→2.5Øメス変換ケーブル、オープンワイヤーケーブル（端子付）、VESAネジ、ドライバCD & マニュアル
• オプションアクセサリ：VESA デスクスタンド (9B0000000412)、フロントサイド壁取付キット (99K000A00006)
