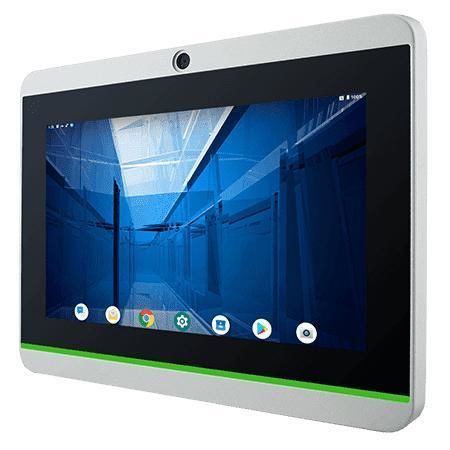

マルチタッチスクリーンパネルPC W07IM3S-PCO1AC-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
W07IM3S-PCO1AC-POE は ARM A53 搭載の 7インチ S シリーズ HMI パネル PC で、機械制御、工場の自動化、オペレーター向け HMI を想定して設計されています。ファンレス・低消費電力・PoE 対応で、組込みやミッションクリティカル用途に適した長期供給可能なプラットフォームです。

主な特徴

• 7" 1024 x 600 解像度、投影型静電容量方式マルチタッチ (P-CAP)
• ファンレス冷却、超低消費電力
• Power over Ethernet 対応（IEEE 802.3at PD、25 W）
• オプションの 2MP フロントカメラ
• オプションの HF RFID リーダー（13.56 MHz）
• 前面 IP65（防塵・防水）
• 内蔵 RGB LED ステータスライトバー
• Android（デフォルト）および選択可能な Linux をサポート

製品のポイント
PoE によりデータと電源を一本のケーブルで提供でき、設置の簡素化と集中電源管理を実現します。アクセス制御や産業用オートメーションに有効です。

デザイン
S シリーズは従来のパネル PC より薄型で、フラットな前面により清掃性が向上し、埃の蓄積を抑制します。

P-Cap タッチ
耐傷性のあるガラスカバーにより 4 点マルチタッチをサポートし、指先での直感的な操作を可能にします。

LED ライトバー & HF RFID/NFC
内蔵 RGB LED ライトバーは遠隔からの状態把握を可能にし、色（赤/緑/青/橙）はプログラム可能。HF RFID は限定的なアクセス制御や担当者管理に利用できます。

前面 IP65 保護
前面は IP65 に準拠したシール設計で、粉塵や水しぶきから保護し、信頼性の高い稼働を支えます。

認証

• CE
• FCC

仕様

• 表示: 7.0 inches, Projected Capacitive Multi Touch, 1024 x 600, 1000 nits, 700:1, 有効表示領域 153.6 x 90 mm, 視野角 75/75/75/70
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 11 (デフォルト、Android 13 へアップグレード可); オプション: Linux Yocto 5.15.47 with Qt 5.15, Ubuntu Server 22.04
• 無線（オプション）: WLAN, Bluetooth
• RFID: HF 13.56 MHz（オプション）
• ライトバー: 内蔵 RGB LED ステータスライトバー
• 寸法: 189.4 x 145.4 x 40 mm; 切欠き: 175.5 x 131.5 mm; 重量: 1.0 kg
• 取付: パネルマウント、VESA; 外装: 金属筐体; 冷却: ファンレス
• 環境: 動作湿度 10%–90% RH（非結露）; 動作温度 0°C–50°C; 保管温度 -20°C–60°C
• 耐衝撃・耐振動: MIL-STD-810H Method 516.8 Proc I; Method 514.8 Proc I
• 防護等級: 前面 IP65
• I/O: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485 (default RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI (オプション); 1 x Speaker; 1 x Micro SD (最大 32 GB)
• 電源: 12V DC via Terminal Block; アダプタ 12V 50W; PoE (PD) IEEE 802.3at (25 W)
• カメラ: Front 2 MP（オプション）
• 付属品: 100~240V AC to DC Adapter、電源コード、Terminal Block to 2.5Ø Female Adapter Cable、Open Wire Cable with terminal block connector、VESA Screws
