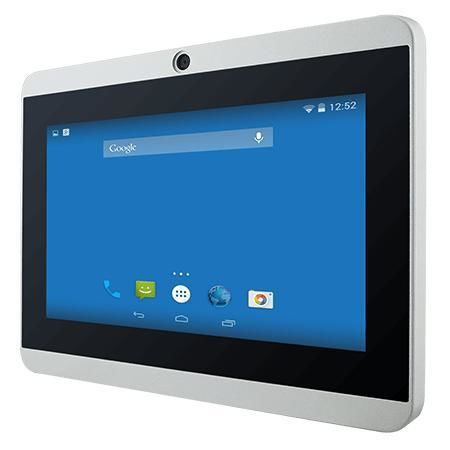

マルチタッチスクリーンパネルPC W07FA3S-PCO1-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07FA3S-PCO1-POEは、NXP i.MX6 Sシリーズを採用した7インチ HMIパネルPCで、機械制御、工場自動化、オペレーター向けHMI用途に適しています。薄型Sシリーズデザイン、前面IP65、ファンレス冷却、PoE対応を備え、入退室管理や会議室予約端末、産業IoTインターフェースに適用できます。

主な特徴

• 7.0インチ 1024 x 600 投影型静電容量式マルチタッチ（PCAP）
• ファンレス設計で低消費電力
• PoE対応（PD、IEEE 802.3at、最大25 W）
• オプションの2 MPフロントカメラ
• オプションのHF RFIDリーダー（13.56 MHz）
• 前面IP65による防塵・防まつ

認証

• CE
• FCC

ディスプレイ

• サイズ：7.0 inches
• タッチ / ガラス：Projected Capacitive Multi-Touch (PCAP)
• 解像度：1024 x 600
• パネル輝度：1000 nits
• コントラスト比：700:1
• 視野角：75/75/75/70
• アクティブエリア：153.6 x 90 mm

システム仕様

• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC 16 GB onboard（標準）、32 GB（オプション）
• OS（オプション）：Linux Ubuntu 18.04、Android 6.0、Debian 7.0、Linux 4.1.15 QT 5.5
• WLAN / Bluetooth：オプションサポート
• RFID：HF 13.56 MHz（オプション）

機構

• 寸法：189.4 x 145.4 x 39.8 mm
• 切欠寸法（Cut out）：175.5 x 131.5 mm
• 重量：約1.0 kg
• 取付：壁付け（標準）、VESA（オプション）
• 筐体：金属筐体
• 冷却：ファンレス設計

環境

• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C
• IP等級：前面 IP65

I/Oポート

• USB：1 x Console (Mini USB)、1 x USB OTG、1 x USB 2.0 Type-A
• シリアル：1 x RS232/422/485（標準 RS232）
• LAN：1 x RJ45（PoE PD、IEEE 802.3at対応）
• 映像：1 x Micro HDMI（オプション）
• 音声：1 x スピーカー
• SD：1 x Micro SDスロット
• 拡張：1 x mPCIeスロット（ハーフサイズ）
• CANBUS：1 x D-sub9
• 電源入力：1 x 12V DC、2ピンターミナルブロック

アクセサリ

• 標準付属：100~240V AC to 12V DCアダプタ、電源ケーブル、ターミナルブロック→2.5Øメス変換ケーブル、開放線ケーブル（ターミナル付き）、VESAネジ、ドライバCD & マニュアル（構成による）
• オプション：VESAデスクスタンド、前面側壁取付キット、VESAブラケット取付キット、カメラ/RFID/Wi‑Fiモジュール等

電源

• 定格電源：12V DC
• アダプタ：12V 50W
• PoE：PDは IEEE 802.3at 準拠（最大25 W）

技術仕様

• モデル：W07FA3S-PCO1-POE
• Brand: Winmate
• ディスプレイ：7.0" 1024 x 600 PCAP、1000 nits、700:1
• プロセッサ：NXP i.MX6 Dual Core 1.0 GHz
• メモリ / ストレージ：1 GB / 16 GB eMMC（標準）、拡張オプションあり
• 前面IP等級：IP65
• 動作温度/湿度：0°C～50°C、10%～90% RH
• 寸法 / 重量：189.4 x 145.4 x 39.8 mm / 約1.0 kg
• I/O：USB、RS232/422/485、RJ45 PoE、Micro HDMI（オプション）、スピーカー、micro SD、mPCIe、CANBUS
• 電源：12V DC入力；アダプタ12V 50W；PoE PD IEEE 802.3at（25 W）
• 認証：CE、FCC
