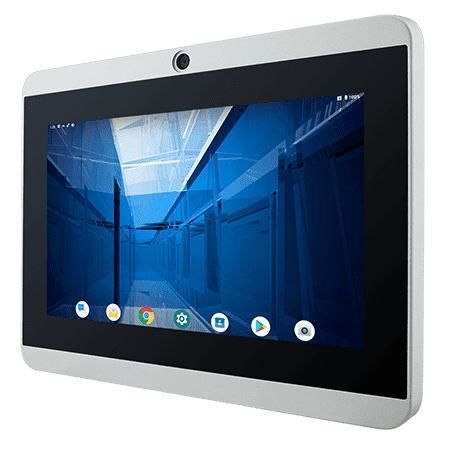

マルチタッチスクリーンパネルPC W07IM3S-PCO1-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

製品概要
W07IM3S-PCO1-POE は 7.0" ARM A53 S シリーズの HMI パネル PC で、機械制御、工場自動化、オペレーター HMI 向けに設計されています。1024×600 の投影型静電容量式マルチタッチ（P-CAP）ディスプレイ、ファンレス冷却、Power over Ethernet（PoE）対応、前面 IP65 シールを備えています。

主な特徴

• 7.0" 1024×600 P-CAP マルチタッチ（4 点）
• ファンレス設計により静音・低メンテナンス
• Power over Ethernet（PD: IEEE 802.3at 準拠、25 W）対応
• オプションの 2MP 前面カメラ、オプションの HF RFID リーダ（13.56 MHz）
• 前面 IP65（防塵・防水スプラッシュ）
• Android（標準）またはオプションの Linux をサポート

概要／特長詳細
PoE によりデータと電源を 1 本のケーブルで供給でき、設置が簡素化され配線が削減されます。S シリーズは従来のパネル PC より薄く、平滑なガラス前面で清掃が容易です。P-CAP ガラスは耐キズ性があり、4 点マルチタッチに対応して操作性を向上します。前面 IP65 シールは塵や飛沫から保護します。

認証

• CE
• FCC

用途
機械制御、工場自動化、オペレーター HMI、入退室管理パネル、会議室予約／情報端末、PoE と前面 IP65 保護が求められるコンパクトな産業・商用 HMI 設置。

仕様（Technical specifications）

• 表示 — サイズ: 7.0 inches; 解像度: 1024×600; タッチ/ガラス: Projected Capacitive Multi-Touch; 輝度: 1000 nits; コントラスト: 700:1; 視野角: 75/75/75/70; 有効表示領域: 153.6 × 90 mm
• システム — プロセッサ: ARM A53 (Quad Core 2.0 GHz); メモリ: 4 GB LPDDR4; ストレージ: 32 GB eMMC onboard; OS: Android 11（標準、Android 13 へアップグレード可）; オプション: Linux Yocto 5.15.47 + Qt 5.15、Ubuntu Server 22.04
• 接続 — WLAN: オプション; Bluetooth: オプション; LAN: 1 × 10/100/1000 Mbps
• オプション — HF RFID リーダ 13.56 MHz; 前面カメラ 2 MP
• 機構 — 寸法: 189.4 × 145.4 × 40 mm; Cut-out: 175.5 × 131.5 mm; 重量: 1.0 kg; 取付: パネルマウント & VESA; ハウジング: 金属
• 冷却 — ファンレス設計
• 環境 — 動作湿度: 10%–90% RH（非結露）; 動作温度: 0°C～50°C; 保管温度: -20°C～60°C; 耐衝撃/振動: MIL-STD-810H 準拠
• IP 等級 — 前面: IP65
• I/O ポート — USB: 2 × USB 2.0 Type A; 1 × Micro USB 2.0 OTG; シリアル: 1 × RS232/422/485（初期設定 RS232）; ビデオ: 1 × Micro HDMI 出力（オプション）; オーディオ: 1 × スピーカー; SD: Micro SD（最大 32 GB）
• 電源 — 定格: 12 V DC（ターミナルブロック）; アダプタ: 12 V 50 W; PoE (PD): IEEE 802.3at（25 W）
• 付属品 — 100–240 V AC→DC アダプタ、電源コード、ターミナルブロック→2.5Ø メス変換ケーブル、オープンワイヤーケーブル（ターミナルブロックコネクタ付）、VESA 取付ネジ
