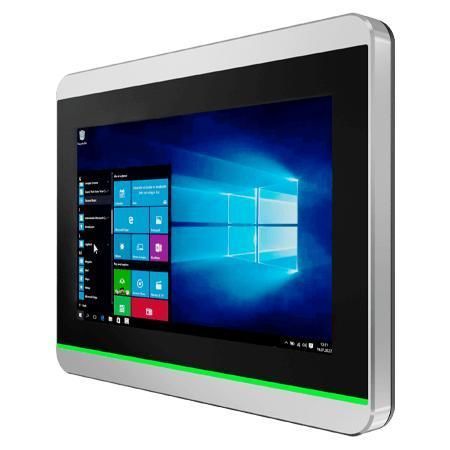

マルチタッチスクリーンパネルPC W07IP3S-PCT1AC-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07IP3S-PCT1AC-POE は、Intel® Pentium® N4200（Apollo Lake）搭載の 7 インチ S シリーズ HMI パネル PC です。機械制御、工場の自動化、オペレーター HMI 向けに設計され、薄型筐体、ファンレス動作、前面 IP65 保護を特徴とします。PoE PD、RGB ステータスライトバー、HF RFID、フロントカメラなどの構成が選択可能です。

主な特徴

• 7" 1024 x 600 Projected Capacitive (PCAP) マルチタッチ
• Intel® Pentium® N4200 プロセッサ（1.1 GHz、ブースト最大 2.5 GHz）
• ファンレス設計で静音・低消費電力
• デュアル Intel® イーサネット（1 ポートは PoE PD オプション、IEEE 802.3at 最大 25 W）
• 内蔵 RGB LED ステータスライトバー（プログラム可能）
• 前面 IP65、筐体全体は IP22
• オプションで 2MP フロントカメラ、HF RFID（13.56 MHz）

製品の特長
PoE PD によりデータと電源を単一ケーブルで供給でき、分散した HMI 設置の電源管理を集中化できます。S シリーズ筐体は従来のパネル PC より薄型で約 35% 小さく、平滑なフロント面は清掃が容易です。P‑Cap 保護ガラスは耐キズ性があり 4 点マルチタッチをサポートします。RGB ライトバーは遠距離からの状態表示に有効で、HF RFID はアクセス制御やオペレーター認証に使用できます。

システム仕様

• プロセッサ: Intel® Pentium® N4200 (1.1 GHz、最大 2.5 GHz)
• メモリ: 4 GB DDR3L 標準（8 GB オプション）
• ストレージ: 128 GB SSD 標準；256/512 GB、1 TB オプション；1 x M.2 2242 B‑key（SATA III）
• イーサネットコントローラ: 2 x Intel® Ethernet Controller（バリアントにより 2.5 Gbps 記載あり）
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise (64‑bit) オプション；Linux ディストリビューション オプション

ディスプレイ

• サイズ: 7.0 インチ
• タッチ/ガラス: Projected Capacitive マルチタッチ (PCAP)、4 点
• 解像度: 1024 x 600
• パネル輝度: 320 nits（別記載で異なる値あり）
• コントラスト比: 表記 1000:1（情報源により差異あり）
• 視野角: 75/75/75/70
• 有効表示領域: 153.6 x 90 mm

機構

• 寸法: 189.4 x 145.4 x 39.8 mm
• 切り欠き寸法: 175.5 x 131.5 mm
• 重量: 約 1.0 kg
• 取付: 標準はウォールマウント；VESA オプション
• 筐体: 金属ハウジング

環境

• 動作湿度: 10%〜90% RH（結露なきこと）
• 動作温度: 0 °C〜50 °C
• 保管温度: -10 °C〜60 °C（別記載で -20 °C の場合あり）
• IP 等級: 前面 IP65、全体 IP22

認証

• CE
• FCC

I/O ポート & 拡張

• USB: 2 x USB 3.2 Gen2x1 (Type‑A)
• シリアル: 1 x RS232/422/485（デフォルト RS232）
• LAN: 2 x RJ45（バリアントにより 2.5 Giga 記載あり）；1 ポートは PoE PD オプション（IEEE 802.3at、25 W）
• オーディオ: 1 x スピーカー
• 映像: HDMI 1.4 オプション
• 拡張: 1 x M.2 2242 B‑key（SSD）、1 x M.2 2230 E‑key（Wi‑Fi）
• 電源入力: 1 x 12V DC、3 ピン端子ブロック

電源

• 定格: 12V DC 標準；9–36V のオプション構成あり
• アダプタ: 12V 50W が記載
• PoE: PoE PD は IEEE 802.3at（最大 25 W）に準拠

付属品

• 同梱 / 提供: 100〜240V AC→DC アダプタ、電源コード、端子ブロック変換ケーブル、オープンワイヤケーブル、VESA ネジ
• オプション: VESA デスクスタンド、フロントサイド壁取付キット、VESA ブラケットキット

技術仕様

• モデル: W07IP3S-PCT1AC-POE
• ブランド: Winmate
• プロセッサ: Intel® Pentium® N4200（最大 2.5 GHz）
• メモリ: 4 GB DDR3L 標準（8 GB オプション）
• ストレージ: 128 GB SSD 標準；最大 1 TB オプション（M.2 2242）
• 表示: 7.0" PCAP マルチタッチ、1024 x 600
• イーサネット: Dual Intel® Ethernet（1 ポート PoE PD オプション、IEEE 802.3at 25 W）
• 前面保護: IP65
• 筐体: 金属、ファンレス設計
• 寸法: 189.4 x 145.4 x 39.8 mm；重量: 約 1.0 kg
• 取付: ウォールマウント標準；VESA オプション
• セキュリティ: TPM 2.0
• 認証: CE, FCC
