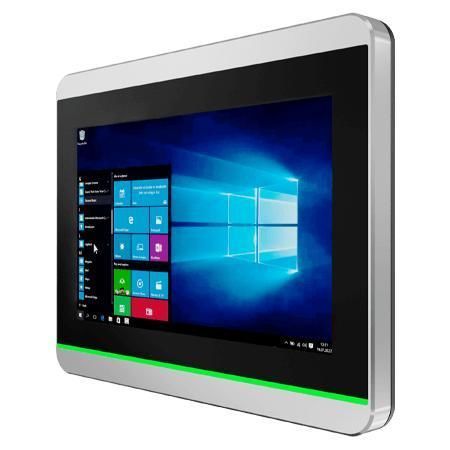

マルチタッチスクリーンパネルPC W07IP3S-PCO1AC-POE

PCAP 容量型タッチスクリーン7インチ1024 x 600

概要
Winmate W07IP3S-PCO1AC-POE は、機械制御、工場の自動化、オペレーター向け HMI として設計された 7.0 インチ S シリーズの HMI パネル PC です。Intel® Pentium® N4200 を搭載し、ファンレス設計、高輝度 PCAP ディスプレイ、PoE やモジュール式 I/O（カメラ、HF RFID）オプションを備えます。前面は IP65 により防塵・防沫保護されています。

主な特徴

• 7.0 インチ 1024 x 600 Projected Capacitive (PCAP) マルチタッチ、輝度 1000 nits
• Intel® Pentium® N4200 (Apollo Lake)
• ファンレス設計で低消費電力
• デュアルイーサネット（2 x Intel® コントローラ、2.5 GbE）、1 ポートは PoE PD オプション（IEEE 802.3at, 25 W）
• 左右両側に内蔵 RGB LED ステータスライトバー
• 前面 IP65 保護
• オプションの 2 MP フロントカメラ、HF RFID リーダー（13.56 MHz）
• TPM 2.0 対応
• Windows 10 IoT Enterprise または Linux のオプション

ハイライトと用途

• PoE によりデータと電源を 1 本のケーブルで供給でき、キオスク、入退室管理、遠隔 HMI の設置が簡素化されます
• 薄型の真平面デザインにより工場や公共環境での清掃が容易
• PCAP ガラスは傷に強く 4 点マルチタッチをサポート
• RGB ライトバーと HF RFID による状態表示や限定的なアクセス制御が可能

認証

• 前面 IP65
• CE
• FCC

仕様 / 技術データ

• モデル: W07IP3S-PCO1AC-POE
• ブランド: Winmate
• プロセッサー: Intel® Pentium® N4200 1.1 GHz（ターボ最大 2.5 GHz）
• メモリ: 4 GB DDR3L（標準）；8 GB オプション
• ストレージ: 128 GB SSD 標準；オプション 256 GB / 512 GB / 1 TB（M.2 2242 SATA）
• イーサネット: 2 x Intel® Ethernet Controller（2 x 2.5 GbE RJ45）
• セキュリティ: TPM 2.0
• OS: Windows 10 IoT Enterprise（64-bit）オプション；Linux Ubuntu オプション
• WLAN / BT: M.2 2230 E-Key 経由でオプション
• RFID: HF 13.56 MHz（オプション）
• 表示: 7.0 インチ PCAP マルチタッチ；解像度 1024 x 600；輝度 1000 nits；コントラスト 700:1；視野角 75/75/75/70；有効表示領域 153.6 x 90 mm
• 寸法: 189.4 x 145.4 x 39.8 mm；切欠き 175.5 x 131.5 mm
• 重量: 約 1.0 kg
• 取付: 標準は壁面取付；VESA オプション
• 筐体: metal housing
• 動作湿度: 10%–90% RH 非結露
• 動作温度: 0°C～50°C
• 保管温度: -10°C～60°C（資料により -20°C～60°C の表記あり）
• IP 等級: 前面 IP65（筐体全体 IP22）
• 認証: CE、FCC
• 入出力: 2 x USB 3.2 Gen2x1 Type-A；1 x RS232/422/485（デフォルト RS232）；2 x LAN（1 ポート PoE PD オプション）；1 x HDMI 1.4（オプション）；1 x Speaker
• 拡張: 1 x M.2 2242 B-key（SATA SSD）；1 x M.2 2230 E-key（Wi‑Fi）
• 電源入力: 1 x 12 V DC 3-Pin Terminal Block（12 V 50 W アダプタ付属）；オプションで 9–36 V 対応
• PoE: PoE PD IEEE 802.3at（25 W）
• 付属品: AC 100–240 V→DC アダプタ、電源コード、ターミナルブロック変換ケーブル、オープンワイヤーケーブル、VESA ネジ、ドライバ CD とマニュアル
• オプションアクセサリ: VESA デスクスタンド、フロントサイド壁取付キット、VESA ブラケット取り付けキット
