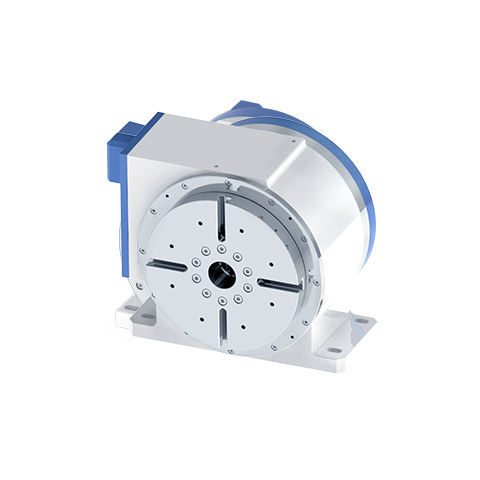

Mesa rotativa indexadora acionada por motor DZDH-255-200-160-253-A26-A

horizontalpara usinagemcom acionamento direto

Visão geral
A mesa rotativa DZDH-255-200-160-253-A26-A foi concebida para atuar como quarto eixo em centros de usinagem e para operações rotativas que exigem torque pontual elevado e fixação confiável. Torque contínuo 253 Nm, torque de pico 748 Nm. Projeto com furo passante e suporte por contraponta; carga de momento admissível 1000 Nm; grau de proteção IP67.

Principais características

• Torque contínuo: 253 Nm
• Torque de pico: 748 Nm
• Torque de aperto: 500 Nm com pressão de ar 0.5–0.6 MPa
• Velocidade nominal/máxima: 200 rpm
• Furo passante para passagem de ferramentas e cabos
• Precisão de posicionamento: Grade ±10 s; Grade de tempo ±3 s; repetibilidade (bidirecional) Grade ±2 s; Grade de tempo ±1 s
• Grau de proteção IP67 contra fluidos e cavacos
• Tipos de codificador compatíveis: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Conceito de transmissão sem desgaste para reduzir manutenção em relação a redutores de rosca sem-fim

Dados técnicos
Modelo: DZDH-255-200-160-253-A26-A
Velocidade nominal: 200 rpm
Velocidade máxima: 200 rpm
Torque nominal: 253 Nm (contínuo)
Torque máximo: 748 Nm
Corrente nominal: 17.5 A
Corrente máx.: 63 A
Número de polos do motor: 30
Tensão nominal: 220 V
Torque de aperto: 500 Nm
Pressão de ar da braçadeira: 0.5–0.6 MPa
Precisão de posicionamento: Grade ±10 s; Grade de tempo ±3 s
Repetibilidade bidirecional: Grade ±2 s; Grade de tempo ±1 s
Grau de proteção: IP67
Tipo de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
Carga permitida: 100 kg (150 kg com assento traseiro)
Inércia admissível da peça: 3 kg·m²
Carga de momento admissível: 1000 Nm

Aplicações

• Quarto eixo em centros de usinagem para usinagem multiface e indexação
• Operações de corte intermitente de alto torque e fresagem pesada
• Fixações com contraponta para peças longas ou de grande diâmetro
• Indexação rotativa e células automatizadas com furo passante

Opções e acessórios

• Opções de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Contraponta / assento traseiro
• Flanges e adaptadores de montagem personalizados
• Interfaces de fixação a vácuo ou hidráulicas sob consulta

Informações de pedido
Designação padrão: DZDH-255-200-160-253-A26-A. Especificar tipo de codificador, opção de contraponta e interface de montagem ao encomendar. Consulte desenhos técnicos para dimensões de flange e folgas de instalação.
