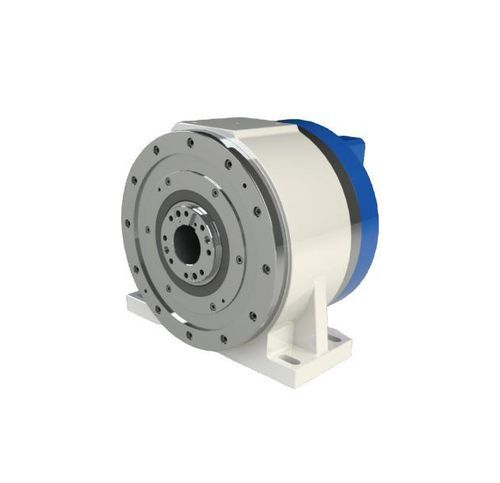

Mesa rotativa indexadora acionada por motor DZGD-180A31

horizontalpara usinagemcom acionamento direto

Visão geral do produto
A DZGD-180A31 é uma mesa rotativa de acionamento direto de 180 mm projetada para indexação CNC com suporte e operações de usinagem intermitente. Capacidade de carga padrão de 50 kg, ampliada para 80 kg com contraponto, fornecendo alto torque de pico para operações de corte e posicionamento exigentes.

Parâmetros principais

• Diâmetro da face: Ø180 mm
• Capacidade de carga: 50 kg (80 kg com contraponto)
• Velocidade nominal: 200 rpm, Velocidade máxima: 250 rpm
• Torque nominal: 73.7 Nm, Torque máximo: 276 Nm
• Grau de proteção: IP67

Dados técnicos
Modelo: DZGD-180A31
Velocidade nominal: 200 rpm
Velocidade máx.: 250 rpm
Torque nominal: 73.7 Nm
Torque máx.: 276 Nm
Corrente nominal: 4.5 A
Corrente máx.: 20.7 A
Número de polos do motor: 44
Tensão nominal: 220 V
Torque de aperto: 235 Nm
Pressão de ar da braçadeira: 0.5-0.6 MPa
Precisão de posicionamento: Grade ±10 s; Grade temporal ±3 s
Precisão repetida bidirecional: Grade ±2 s; Grade temporal ±1 s
Opções de codificador: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
Inércia permitida no local de trabalho: 0.99 kg·m²
Carga de momento admissível: 500 Nm

Recursos e aplicações

• Projeto de acionamento direto para alto torque e indexação reativa
• Opção de contraponto aumenta a capacidade de carga e a estabilidade da peça em montagens apoiadas
• Múltiplas opções de codificador para integração com controles CNC comuns
• Classificação IP67 adequada para ambientes de fabricação
• Adequada para indexação CNC, fresamento intermitente e integração em máquinas multi-eixo

Dimensões & desenho
Inclui plataforma Ø180 mm; desenhos dimensionais detalhados e informações de fixação disponíveis na documentação do fabricante.

Especificações / Especificações técnicas

• Modelo: DZGD-180A31
• Diâmetro da face: Ø180 mm
• Capacidade de carga: 50 kg (80 kg com contraponto)
• Velocidade nominal: 200 rpm
• Velocidade máxima: 250 rpm
• Torque nominal: 73.7 Nm
• Torque máximo: 276 Nm
• Corrente nominal: 4.5 A
• Corrente máxima: 20.7 A
• Número de polos do motor: 44
• Tensão nominal: 220 V
• Torque de aperto: 235 Nm
• Pressão de ar da braçadeira: 0.5-0.6 MPa
• Precisão de posicionamento: Grade ±10 s / Grade temporal ±3 s
• Repetibilidade bidirecional: Grade ±2 s / Grade temporal ±1 s
• Grau de proteção: IP67
• Encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
• Inércia permitida: 0.99 kg·m²
• Carga de momento admissível: 500 Nm
