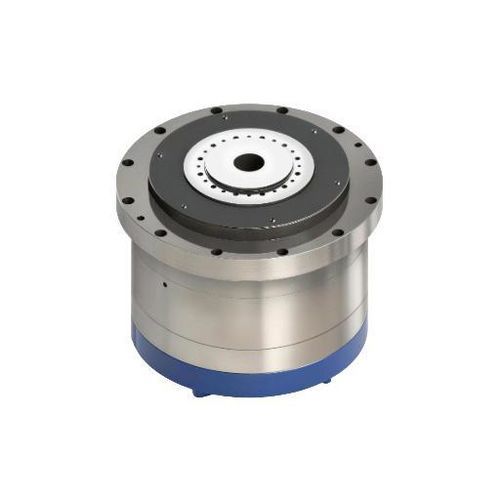

Mesa rotativa indexadora acionada por motor DZDV-160-200-62-35-A26-A1

verticalpara usinagemcompacta

Visão geral do produto
A configuração A1 foi projetada para layouts de máquinas compactos. A unidade rotativa pesa 40 kg e suporta carga útil até 35 kg. Oferece velocidade nominal de 240 rpm, encoder BiSS‑C de 26 bits, proteção IP66 e repetibilidade bidirecional especificada em ±1 arcsec.

Dados técnicos (tabela)
DZDV-160-200-62-35-A26-A1
Velocidade nominal: 240 rpm
Velocidade máxima: 240 rpm
Torque nominal: 30 Nm
Torque máximo: 75 Nm
Corrente nominal: 2.8 A
Corrente máxima: 7.0 A
Polos do motor: 22
Tensão nominal: 220 V
Torque de aperto: ≥235 Nm
Pressão de ar do aperto: 0.47–0.55 MPa
Precisão de posicionamento: ±3 arcsec
Repetibilidade bidirecional: ±1 arcsec
Grau de proteção: IP66
Encoder: 26 bit (protocolo BiSS‑C)
Carga permitida: 35 kg
Nível de ruído: ≤68 dB
Peso líquido: 40 kg

Aplicações

• Indexação CNC compacta e configurações de 4 eixos que exigem mesas rotativas seladas de alta precisão com feedback em malha fechada.

Especificações técnicas

• Modelo: DZDV-160-200-62-35-A26-A1
• Configuração: A1 para layouts de máquinas compactos
• Peso da unidade rotativa: 40 kg
• Capacidade de carga permitida: 35 kg
• Velocidade nominal / máxima: 240 rpm
• Torque nominal / máximo: 30 Nm / 75 Nm
• Corrente nominal / máxima: 2.8 A / 7.0 A
• Polos do motor: 22
• Tensão nominal: 220 V
• Torque de aperto: ≥235 Nm
• Pressão de ar do aperto: 0.47–0.55 MPa
• Precisão de posicionamento: ±3 arcsec
• Repetibilidade bidirecional: ±1 arcsec
• Grau de proteção: IP66
• Encoder: 26 bit (protocolo BiSS‑C)
• Nível de ruído: ≤68 dB
• Peso líquido: 40 kg
