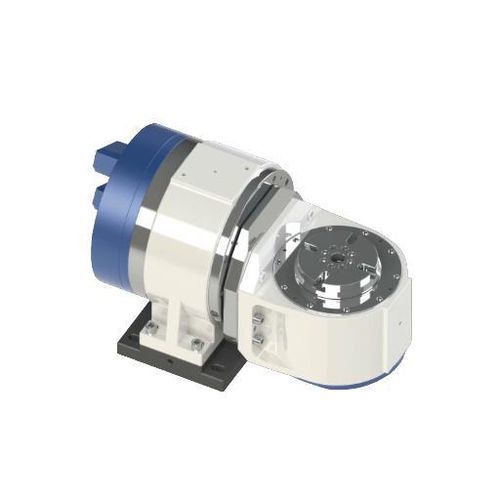

Mesa rotativa indexadora acionada por motor DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalpara usinagemcom acionamento direto

Descrição
A DZDA-160 é uma mesa rotativa de cinco eixos com braço único, projetada para a integração compacta do movimento A/C por acionamento direto. Fornece acesso a dois eixos para fabricantes de máquinas, integração mecânica e elétrica simplificada e compatibilidade com controladores CNC comuns.

Dados técnicos (seleção)
Modelo: DZDA-110-100/200-30/10-A26W-A4 — Eixo A / Eixo C
Diâmetro superfície do disco (mm): Eixo A: N/D | Eixo C: 110
Altura do centro (mm): Eixo A: 110 | Eixo C: N/D
Altura do disco (mm): Eixo A: N/D | Eixo C: 149
Diâmetro do furo central (mm): Eixo A: N/D | Eixo C: 20
Método de fixação: Eixo A: Ar (0.5-0.6 MPa) | Eixo C: N/D
Torque de fixação (N·m): Eixo A: 60 (@0.6 MPa) | Eixo C: N/D
Desvio (face / radial) (mm): Eixo A: N/D | Eixo C: 0.003 / 0.005
Tipo de acionamento: Motor de torque, acionamento direto (eixos A e C)
Tensão do driver (V): 220 / 220
Velocidade nominal/máx (rpm): Eixo A 100/100 | Eixo C 200/200
Torque nominal/máx (N·m): Eixo A 29.6/52.5 | Eixo C 9/30
Corrente nominal/máx (A): Eixo A 1.75/3.2 | Eixo C 0.7/3
Potência S1 100% (kW): Eixo A 0.31 | Eixo C 0.19
Potência S6 40% (kW): Eixo A 0.37 | Eixo C 0.38
Sensor de temperatura do motor: KTY84-130 (ambos os eixos)
Precisão de posicionamento (seg. arco): ±10 (20) | Repetibilidade: ±2 (4)
Unidade mínima: 0.001"
Capacidade de carga (kg): 10
Peso (kg): 42
Nível de proteção: IP66
Controladores compatíveis: Lynuc, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Características / especificações técnicas

• Arquitetura de braço único para integração compacta dos eixos A/C com acionamento direto.
• Motor de torque com acionamento direto nos eixos A e C para controlo preciso de torque e posicionamento.
• Aperto pneumático onde especificado (0,5–0,6 MPa) com torque de aperto 60 N·m (@0.6 MPa).
• Alta precisão de indexação: desvio de face 0.003 mm, desvio radial 0.005 mm (valores eixo C).
• Elétrico: alimentação do driver 220 V; sensor do motor KTY84-130.
• Projectada para integração em máquinas-ferramenta cinco eixos com controladores comuns.
• Unidade compacta: 42 kg e capacidade de peça 10 kg para aplicações de fixação.
