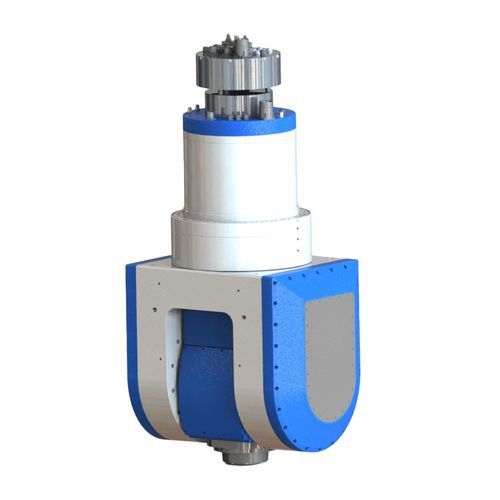

Cabeçote de fresagem de 2 eixos DBDB-335

para montagem em flangeelétrico

Descrição do produto
Esta versão DBDB-335 equilibra uma fixação do eixo com maior velocidade do fuso. A frenagem bilateral reforça o eixo oscilante, enquanto o fuso HSK-A63 a 18.000 rpm suporta o fresamento de acabamento após etapas de corte indexadas ou cortes simultâneos em cinco eixos mais exigentes.

DADOS TÉCNICOS — Tipo de eixo
Tipo de eixo: Eixo oscilante | Eixo de rotação
Dimensões da flange montada (mm): / | φ335
Tensão nominal (V): 220 | 220
Torque nominal (N.m): 764 | 810
Máx. torque (N.m): 1528 | 1150
Velocidade nominal (rpm): 100 | 100
Torque de aperto do freio (N.m) (0.6MPa): 2160 | 2800
Encoder: EnDat2.2 | EnDat2.2
Precisão de posicionamento (segundos de arco): ±7.5(15) | ±7.5(15)
Precisão repetida (segundos de arco): ±2 | ±2
Sistema de refrigeração: Refrigeração por água
Peso do produto (kg): ≈655

Parâmetros do fuso elétrico
Velocidade nominal (rpm): 5500
Velocidade máxima (rpm): 18000
Tensão nominal (V): 350
Frequência nominal (Hz): 275
Frequência máxima (Hz): 900
Potência de saída nominal contínua (S1-100%/kW): 35
Torque de saída nominal contínuo (S1-100%/N.m): 60.7
Corrente de entrada nominal contínua (S1-100%/A): 70
Corrente máxima (A): 150
Sistema de refrigeração: Refrigeração por água
Interface de porta-ferramenta: HSK-A63
Força de brochamento (N): 25000(1±15%)
Modo de descarregamento de ferramentas: Descarregamento hidráulico de ferramenta
Sinal do encoder: Seno/Cosseno, 1Vpp
Diâmetro de montagem do fuso (mm): φ180H5
Desvio do furo cônico da extremidade do eixo (mm): 0.001
Desvio radial da superfície da extremidade do eixo (mm): 0.001

Caraterísticas / especificações técnicas

• Modelo: DBDB-335
• Brand: Haozhi
• Configuração de eixos: Cabeçote de fresagem de dois eixos alta rigidez (oscilante + rotação)
• Torque máximo eixo oscilante: 1528 N.m
• Torque máximo eixo de rotação: 1150 N.m
• Torque nominal (oscilante / rotação): 764 N.m / 810 N.m
• Velocidade nominal (eixos): 100 rpm (ambos os eixos)
• Torque de aperto do freio (0.6 MPa) (oscilante / rotação): 2160 N.m / 2800 N.m
• Encoders (eixos): EnDat2.2
• Precisão de posicionamento: ±7.5(15) segundos de arco
• Precisão repetida: ±2 segundos de arco
• Velocidade máxima do fuso: 18.000 rpm
• Velocidade nominal do fuso: 5.500 rpm
• Potência contínua do fuso: 35 kW
• Torque contínuo do fuso: 60.7 N.m
• Tensão / frequência do fuso: 350 V / 275 Hz
• Corrente máxima do fuso: 150 A; corrente nominal: 70 A
• Interface de ferramenta: HSK-A63
• Força de brochamento: 25.000 N (±15%)
• Descarregamento de ferramenta: Descarregamento hidráulico
• Diâmetro de montagem do fuso: φ180H5
• Tolerâncias de desvio da extremidade do eixo (cônico / radial): 0.001 mm / 0.001 mm
• Refrigeração: Refrigeração por água
• Peso aproximado: ≈655 kg
