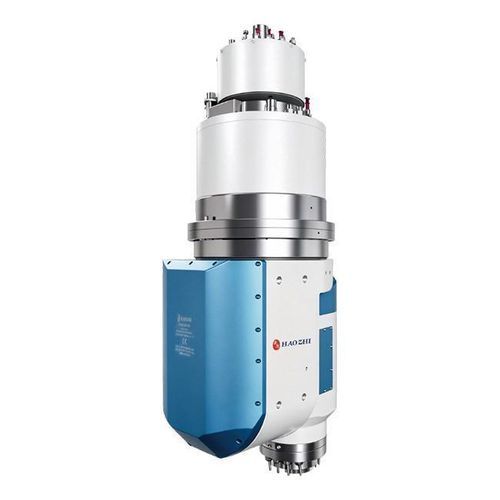

Cabeçote de fresagem de 5 eixos DBDP-310-60/60-250/350-A26W-A/A

com acionamento diretopara montagem em flangepara a indústria aeronáutica

Resumo
A cabeça de fresagem Haozhi Super Motor DBDP-310-60/60-270/350-A26W-A/A foi concebida para usinagem de alto desempenho em 5 eixos. Combina rigidez excecional, elevada densidade de binário e controlo de movimento preciso numa estrutura compacta e leve. Alimentada por tecnologia de motor avançada e com fusos motorizados de alta velocidade, oferece alta capacidade de corte, posicionamento a nível micrométrico e resposta dinâmica rápida para aplicações complexas de usinagem de metais. Recomendada para aeroespacial, automóvel, moldes e fabrico de componentes de precisão para aumentar produtividade, qualidade superficial e desempenho das máquinas.

Características

• Alta rigidez: Design optimizado dos rolamentos e do fuso, garantindo rigidez axial e radial na ponta do fuso superior a 150 N/µm. Sistema de fixação compacto e de resposta rápida com elevada rigidez de bloqueio para condições de corte estáveis.
• Alta eficiência: Tecnologia de motor avançada que proporciona maior binário no mesmo espaço de instalação; binário nominal C = 430 N·m (+15% vs produtos comparáveis). Sistema de travão pneumático de fixação A/C com binário de aperto 1080 N·m (A) e 2160 N·m (C). Fuso: velocidade máxima 20.000 rpm, binário contínuo (S1) 50 N·m, potência 40 kW, aumentando a taxa de remoção de material e reduzindo o tempo de ciclo.
• Alta precisão: Codificador de alta resolução e motor de binário que asseguram repetibilidade de ±2 segundos de arco em operações de 5 eixos, reduzindo o chatter e melhorando o acabamento.
• Estrutura leve: Conceito compacto com peso total aprox. 280 kg (≈4% mais leve), reduzindo a inércia e melhorando a resposta dinâmica.

DADOS TÉCNICOS
DBDP-310-60/60-270/350-A26W-A/A
Parâmetro: Motor de acionamento direto
Configuração da cabeça: Motor de acionamento direto
Diâmetro de montagem da flange (mm): Φ310
Binário nominal (N·m): A: 270 C: 430
Binário máximo (N·m): A: 540 C: 860
Velocidade nominal (rpm): A: 60 C: 60
Precisão de resolução (seg.): A/C: ±7.5/±7.5
Precisão de repetibilidade (arcsec): A/C: ±2
Encoder: Drive CliQ 27 bit
Sistema de arrefecimento: Arrefecimento por água
Binário de aperto (N·m): A: 1080 C: 2160
Binário do fuso principal S1 (N·m): 50
Potência do fuso principal S1 (kW): 40
Peso total da máquina (kg): ≈280

Características / especificações técnicas

• Modelo: DBDP-310-60/60-270/350-A26W-A/A (série Super Motor)
• Diâmetro da flange: Φ310 mm
• Binário nominal: A 270 N·m; C 430 N·m
• Binário máximo: A 540 N·m; C 860 N·m
• Velocidade nominal eixos: A 60 rpm; C 60 rpm
• Resolução: A/C ±7.5 seg
• Repetibilidade: A/C ±2 arcsec
• Encoder: Drive CliQ 27 bit
• Arrefecimento: Água
• Binário de aperto: A 1080 N·m; C 2160 N·m
• Binário fuso S1: 50 N·m
• Potência fuso S1: 40 kW
• Peso aproximado: 280 kg
