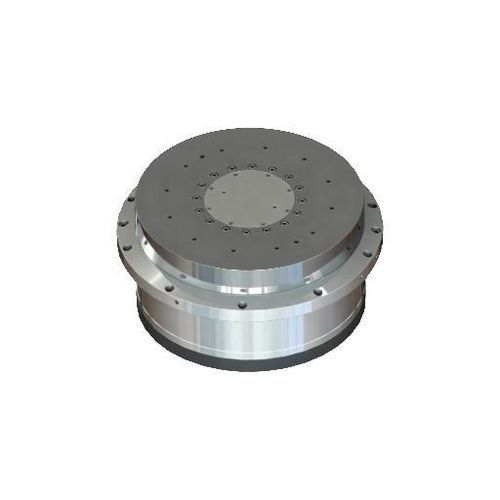

Mesa rotativa indexadora acionada por motor DZDV-500-700-112.5-400-A26-A

verticalpara usinagem

Descrição
Projetada para reduzir o tempo de rotação e indexação, a mesa rotativa DZDV-500-700-112.5-400-A26-A atinge um pico de 1.400 rpm mantendo um torque de pico de 800 Nm e uma capacidade nominal de 200 kg. O arrefecimento por água e o codificador BiSS-C de 26 bits proporcionam feedback preciso e operação controlada em altas rotações.

DADOS TÉCNICOS
DZDV-500-700-112.5-400-A26-A
Velocidade nominal: 700 rpm
Velocidade máx.: 1400 rpm
Torque nominal: 400 Nm
Torque de pico: 800 Nm
Corrente nominal: 55 A
Corrente máx.: 110 A
Número de polos do motor: 78
Tensão nominal: 380 V
Desvio face final: ≤0.02 mm
Desvio radial: ≤0.03 mm
Precisão de posicionamento: ±10"
Pressão de ar do travão: 0.47–0.55 MPa
Arrefecimento: Refrigeração por água
Torque aperto travão (inflacção): ≥1400 Nm
Codificador: 26 bits BiSS-C
Capacidade de carga: ≤200 kg
Peso líquido: 350 kg

DIMENSÕES
Desenhos dimensionais disponíveis mediante pedido.

Características / Especificações técnicas

• Série do modelo: DZDV-500
• Torque nominal/pico: 400 Nm / 800 Nm
• Velocidade nominal/máx.: 700 rpm / 1400 rpm
• Capacidade de carga: ≤200 kg
• Arrefecimento: Refrigeração por água
• Codificador: 26 bits BiSS-C
• Elétrico: 380 V; 55 A nominal, 110 A máx.
• Precisão: Posicionamento ±10"; desvio face ≤0.02 mm; desvio radial ≤0.03 mm
• Travão: Pressão 0.47–0.55 MPa; torque de aperto ≥1400 Nm
• Peso líquido: 350 kg
