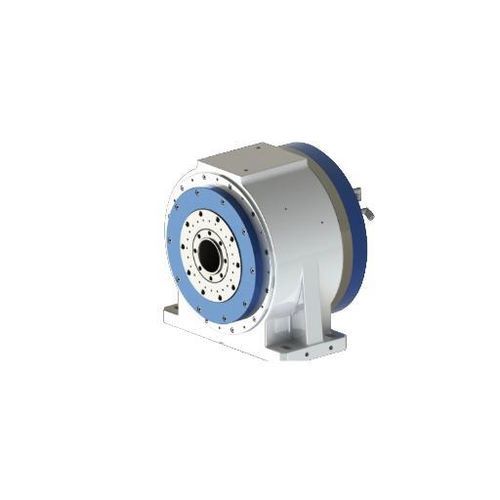

Mesa rotativa indexadora elétrica DZDH-255-200-180-300-A26-A

horizontalIP67com motor de torque

Descrição
Esta configuração DZDH-255 prioriza o suporte da fixação e torque sustentado. Mesa Ø260 mm, torque nominal 300 Nm, torque máximo 600 Nm e capacidade com auxílio do cabeçote móvel até 150 kg; indicada para sistemas de fixação maiores e operações de indexação exigentes.

Parâmetros principais

• Diâmetro da face: Ø260 mm
• Capacidade de carga: 100 kg (150 kg com apoio traseiro)
• Torque nominal: 300 Nm; Torque máximo: 600 Nm

Dados técnicos (tabela)
Modelo: DZDH-255-200-180-300-A26-A
Velocidade nominal: 200 rpm
Velocidade máx.: 200 rpm
Torque nominal: 300 Nm
Torque máx.: 600 Nm
Corrente nominal: 18 A
Corrente máx.: 36 A
Número de polos do motor: 48
Tensão nominal: 220 V
Torque de aperto: 500 Nm
Pressão de ar do aperto: 0,5–0,6 MPa
Precisão de posicionamento: Grating ±10 s; Time grating ±3 s
Precisão repetida bidirecional: Grating ±2 s; Time grating ±1 s
Grau de proteção: IP67
Opções de encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
Carga permitida: 100 kg (150 kg com apoio traseiro)
Inércia admissível da peça: 3 kg·m²
Carga de momento admissível: 1000 Nm

Aplicações e observações
Projetada para integração em máquinas CNC e sistemas de fixação de maior porte que exigem torque sustentado, suporte com cabeçote móvel e proteção IP67. Indicada para indexação de precisão, usinagem rotativa e fixação pesada.

Características / especificações técnicas

• Modelo: DZDH-255-200-180-300-A26-A
• Diâmetro da face: Ø260 mm
• Velocidade nominal / máx.: 200 rpm / 200 rpm
• Torque nominal: 300 Nm; Torque de pico: 600 Nm
• Corrente nominal / máx.: 18 A / 36 A
• Número de polos: 48
• Tensão nominal: 220 V
• Torque de aperto: 500 Nm (0,5–0,6 MPa)
• Precisão de posicionamento: Grating ±10 s; Repetibilidade ±2 s
• Grau de proteção: IP67
• Encoders: Mitsubishi, Fanuc, Siemens, BiSS-C (opcional)
• Carga permitida: 100 kg (150 kg com apoio traseiro)
• Inércia admissível: 3 kg·m²
• Carga de momento admissível: 1000 Nm
