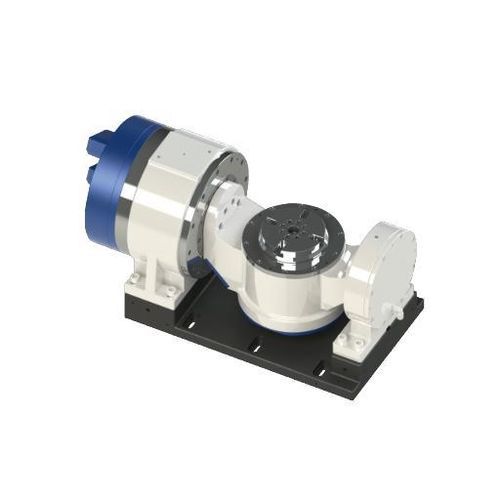

Mesa rotativa indexadora acionada por motor DZDA-160-250/400-105/20-A26-A/A3

horizontalpara usinagemcompacta

Visão geral do produto
A DZDC-160-A3 é uma mesa de layout berço compacta para usinagem de cinco eixos, concebida para acesso multifacetado em peças pequenas. Possui motores de torque com acionamento direto nos eixos A e C, face Ø110 mm e capacidade de carga de 30 kg para operações 5 eixos simultâneas e posicionamento preciso.

Dados principais

• Diâmetro da face: Ø110 mm
• Capacidade de carga: 30 kg
• Torque nominal / máximo: Eixo A 105 / 332 N·m ; Eixo C 20 / 80 N·m
• Velocidade nominal / máxima: Eixo A 200 / 250 rpm ; Eixo C 200 / 400 rpm
• Nível de proteção: IP66

DADOS TÉCNICOS (tabela extraída)
Modelo: DZDA-160-250/400-105/20-A26-A/A3
Colunas: Eixo A | Eixo C
Diâmetro superfície disco (mm): / | 200
Altura do centro (mm): 205 | /
Altura do disco (mm): / | 244.5
Diâmetro do furo central (mm): / | 22
Método de fixação: Ar (0.5–0.55 MPa) | Ar (0.5–0.55 MPa)
Torque de aperto (N·m): 235 (@0.5 MPa) | 235 (@0.5 MPa)
Desvio superfície disco (mm): / | 0.005
Desvio radial disco (mm): / | 0.005
Tipo de acionamento: Motor de torque com acionamento direto | Motor de torque com acionamento direto
Tensão para driver (V): 220 | 220
Velocidade nominal / máxima (rpm): 200 / 250 | 200 / 400
Torque nominal / máximo (N·m): 105 / 332 | 20 / 80
Corrente nominal / máxima (A): 8.5 / 30 | 2.7 / 10.8
Potência saída S1 100% (kW): 2.2 | 0.42
Potência saída S6 40% (kW): 3.29 | 0.63
Sistema de refrigeração: Resfriamento natural | Resfriamento natural
Sensor temperatura do motor: KTY84-130 | KTY84-130
Precisão de posicionamento (seg-arc): ±10 (20) | ±10 (20)
Precisão repetida (seg-arc): ±2 (4) | ±2 (4)
Unidade mínima (°): 0.001 | 0.001
Capacidade de carga (kg): 30
Peso (kg): 149
Nível de proteção: IP66
Compatibilidade de controladores: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Características / Especificações técnicas

• Configuração: mesa tipo berço compacta para usinagem 5 eixos em peças pequenas
• Modelo: DZDC-160-A3
• Área de trabalho (face): Ø110 mm
• Capacidade de carga: 30 kg
• Tipo de acionamento: motor de torque com acionamento direto nos eixos A e C
• Torques: Eixo A 105 / 332 N·m ; Eixo C 20 / 80 N·m
• Velocidades: Eixo A 200 / 250 rpm ; Eixo C 200 / 400 rpm
• Precisão de posicionamento: tip. ±10 (20) seg-arc ; repetibilidade tip. ±2 (4) seg-arc
• Sistema de fixação: fixação por ar (0.5–0.55 MPa), torque de aperto 235 N·m (@0.5 MPa)
• Proteção: IP66
• Peso: 149 kg
• Controladores compatíveis: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
