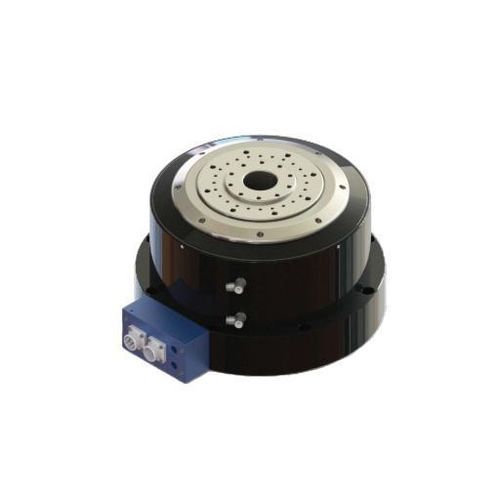

Mesa rotativa indexadora acionada por motor DZDV-320-200-225-300-A26

horizontalpara retificaçãocom acionamento direto

Resumo
O design com base fechada integra o corpo rotativo e as conexões externas numa estrutura elevada, mantendo o torque nominal de 300 Nm e a carga admissível de 200 kg da série DZDV-320. A unidade fornece uma mesa rotativa de 200 kg com torque de pico de 600 Nm, opção de fixação de 235 Nm, proteção IP67 e feedback BiSS-C, adequada para retificadoras com acionamento direto e aplicações de indexação de precisão.

DADOS TÉCNICOS (tabela)
DZDV-320-200-225-300-A26
Velocidade nominal: 200 rpm
Velocidade máxima: 200 rpm
Torque nominal: 300 Nm
Torque de pico (Max.torque): 600 Nm
Corrente nominal: 18 A
Corrente máxima: 36 A
Número de polos do motor: 48
Tensão nominal: 220 V
Torque de fixação (opcional): 235 Nm
Pressão de ar do aperto: 0,5–0,6 MPa
Precisão de posicionamento (grade): ±10 s
Precisão de posicionamento (tempo): ±3 s
Repetibilidade bidirecional (grade): ±2 s
Repetibilidade bidirecional (tempo): ±1 s
Grau de proteção: IP67
Tipo de codificador: BiSS-C
Carga permitida: 200 kg
Inércia admissível da peça: 3 kg·m²
Momento admissível: 1000 Nm

Aplicações

• Integração em retificadoras com acionamento direto que exigem encaminhamento fechado das conexões.
• Indexação de precisão e operações de fixação vertical com cargas elevadas.
• Mesas para máquinas e células automatizadas que requerem proteção IP67.

Características / especificações técnicas

• Modelo: DZDV-320-200-225-300-A26 (base fechada)
• Velocidade nominal/máx.: 200 rpm
• Torque nominal: 300 Nm; Torque de pico: 600 Nm
• Corrente nominal/máx.: 18 A / 36 A
• Número de polos: 48
• Tensão nominal: 220 V
• Aperto opcional: 235 Nm (0,5–0,6 MPa)
• Precisão e repetibilidade expressas em segundos (ver tabela)
• Grau de proteção: IP67
• Codificador: BiSS-C
• Carga permitida: 200 kg; Inércia: 3 kg·m²; Momento admissível: 1000 Nm
